W-D21D总线式无线温度采集器 发布日期:2024-05-17 浏览次数:100

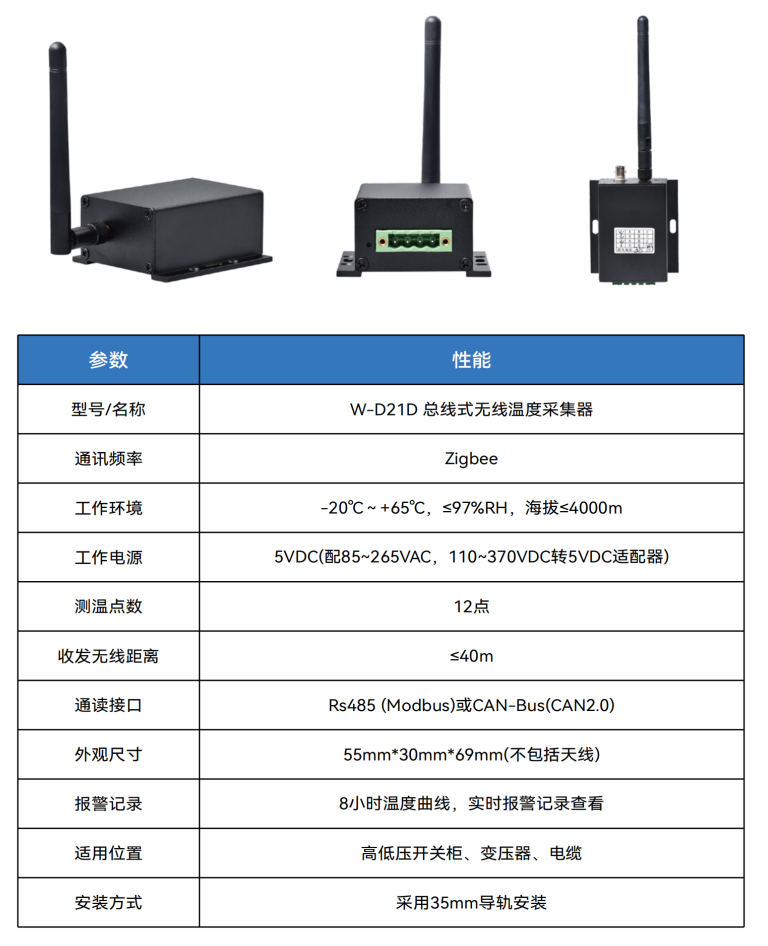

1.1 产品简介:


●  本产品采取了无源、无线隔离、高可靠性的设计方案,具有安全、安装方便、抗干扰能力强、不会产生有害干扰、工作可靠等优点。
●  本产品通过RS485总线连接到我司集中监测装置,可方便查看历史温度、曲线,异常报警记录等,采用标准Modbus-RTU协议,可方便接入到其他自动化监控系统。采用本产品能有效监测因电力设备绝缘材料老化、接触不良等导致设备局部异常温升,预防生产安全事故的发生。
●  无线式温度监测系统具有极高的可靠性和安全性,且价格相对低廉,可直接安装到每台高压开关、母线接头、户外刀闸或变压器上。系统配备标准通讯接口。通过上位机软件,可记录高压设备实时运行温度的数据。为高压设备的维修提供累积数据,实现了高压设备热故障预知维修。

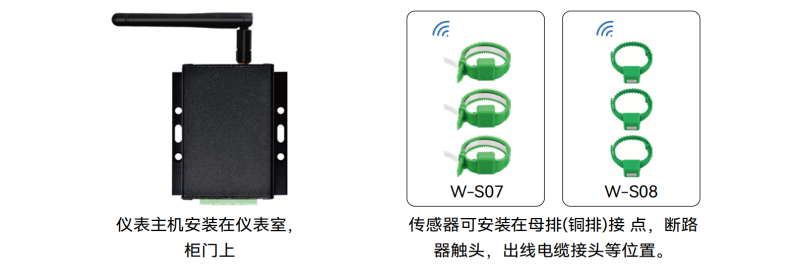

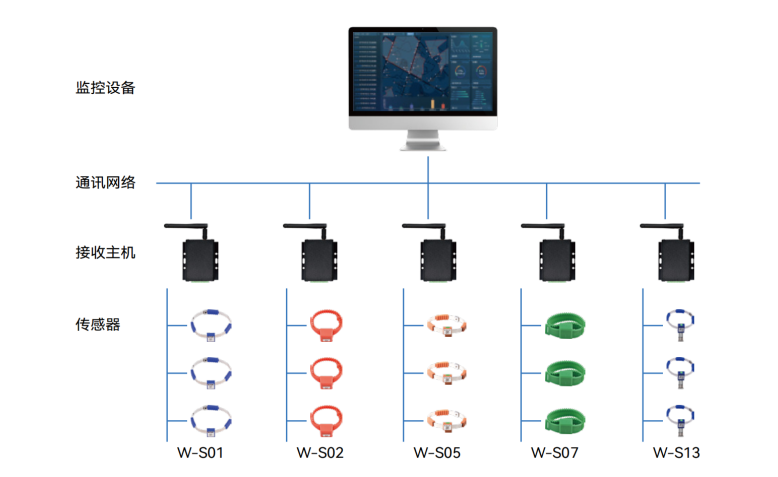

2.1 无线测温系统结构图:

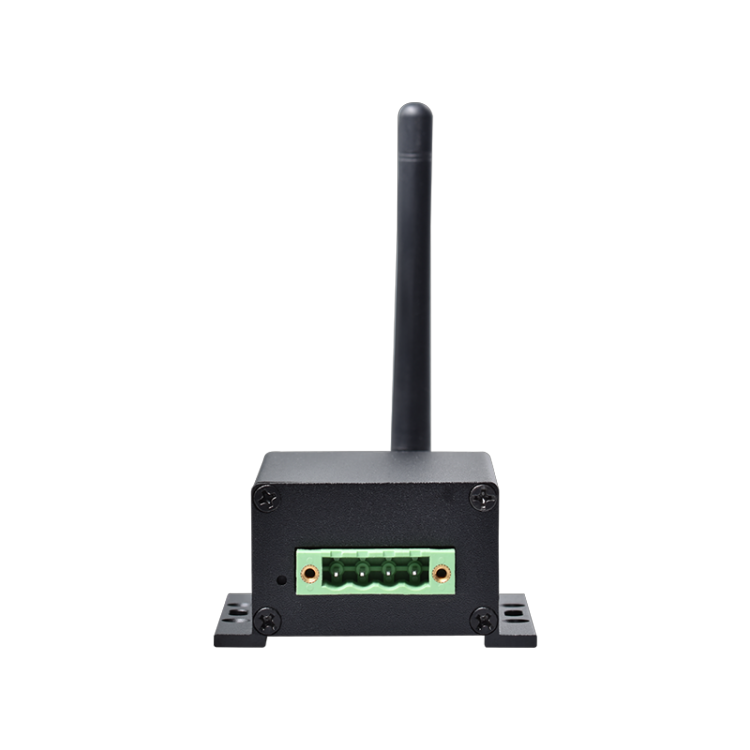

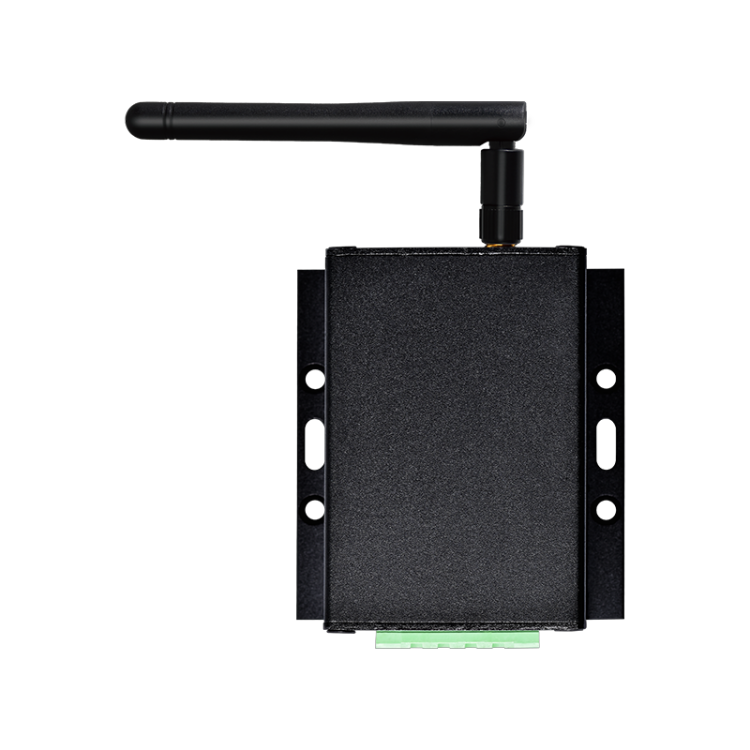

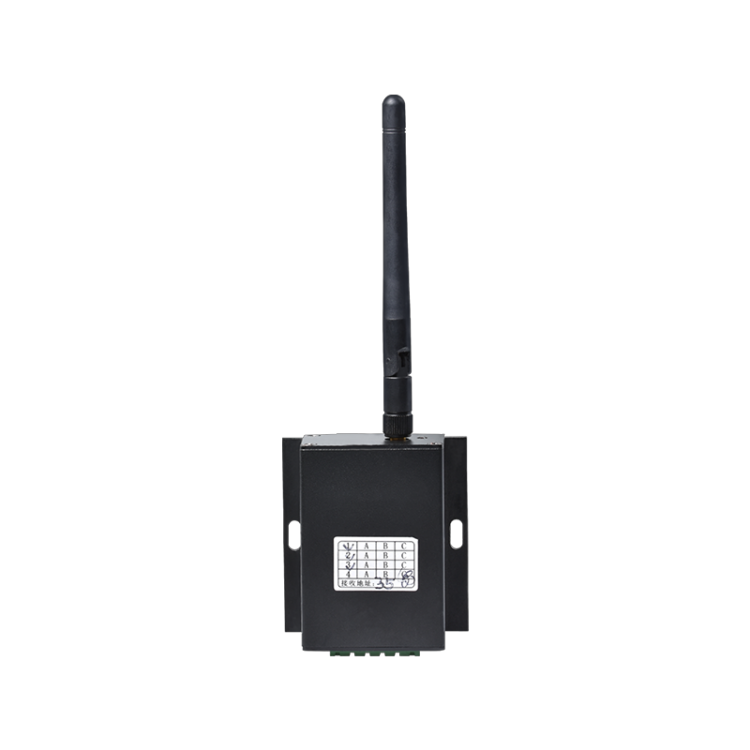

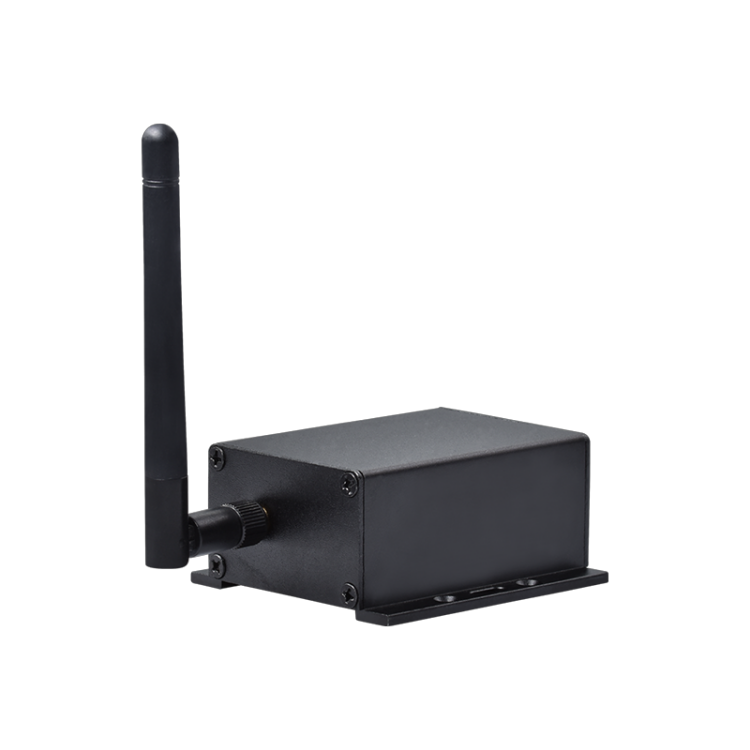

2.2 主机图片:

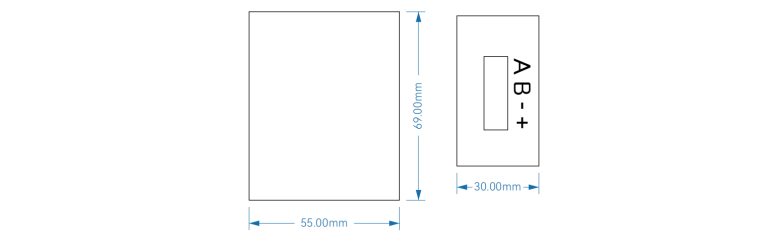

3.1 主机外形尺寸:

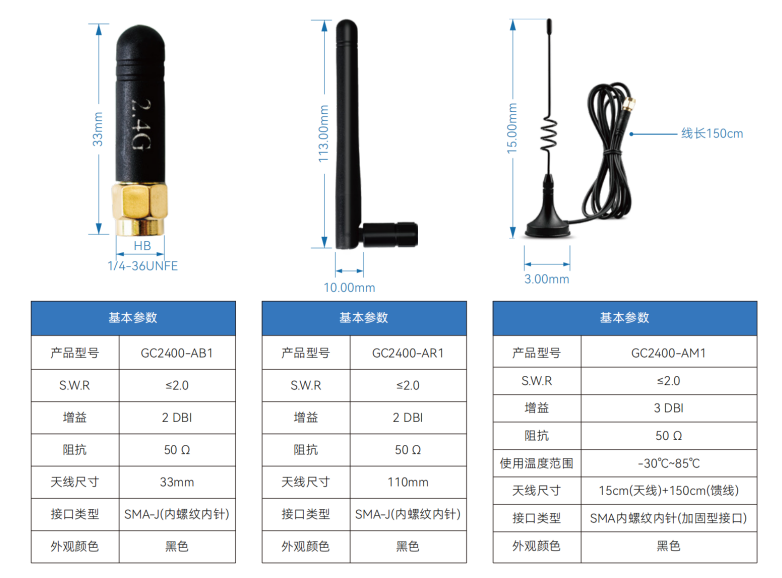

3.2 天线外形尺寸与参数:








3.3 拓扑图:





4. 功能描述

4.1 开机自检:
●  产品通电后,显示屏、所有指示灯全亮,报警继电器输出闭合。

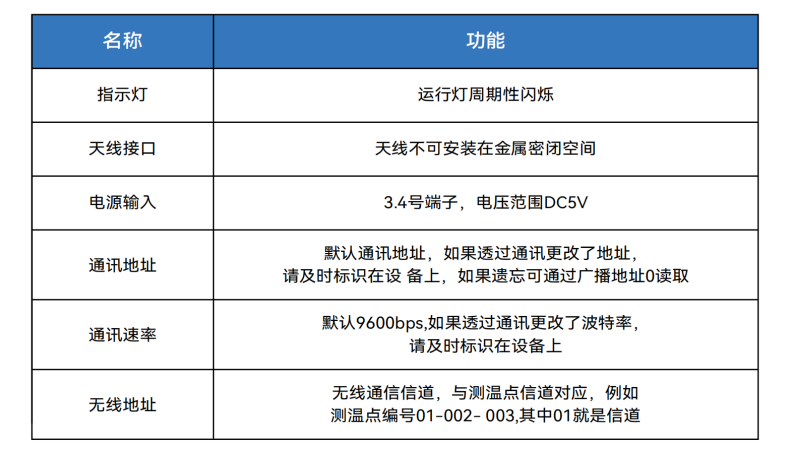

4.2 功能说明:
