W-D21C环网柜堵头无线温度采集器 发布日期:2024-06-21 浏览次数:165

1.1 产品简介:


●  本产品采取了无源、无线隔离、高可靠性的设计方案,专用于环网柜堵头测温无线采集装置具有安全、安装方便、抗干扰能力强、不会产生有害干扰、工作可靠等优点。
●  本产品通过RS485总线连接到我司集中监测装置,可方便查看历史温度、曲线,异常报警记录等,采用标准Modbus-RTU协议,可方便接入到其他自动化监控系统。采用本产品能有效监测因电力设备绝缘材料老化、接触不良等导致设备局部异常温升,预防生产安全事故的发生。

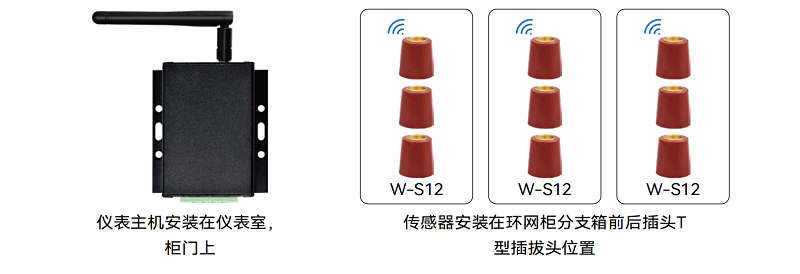

2.1 无线测温系统结构图:

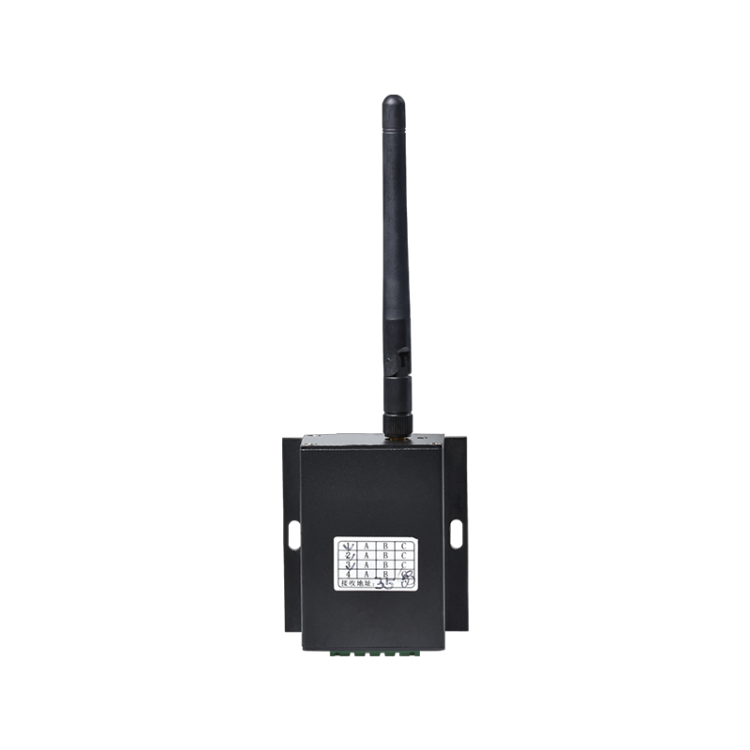

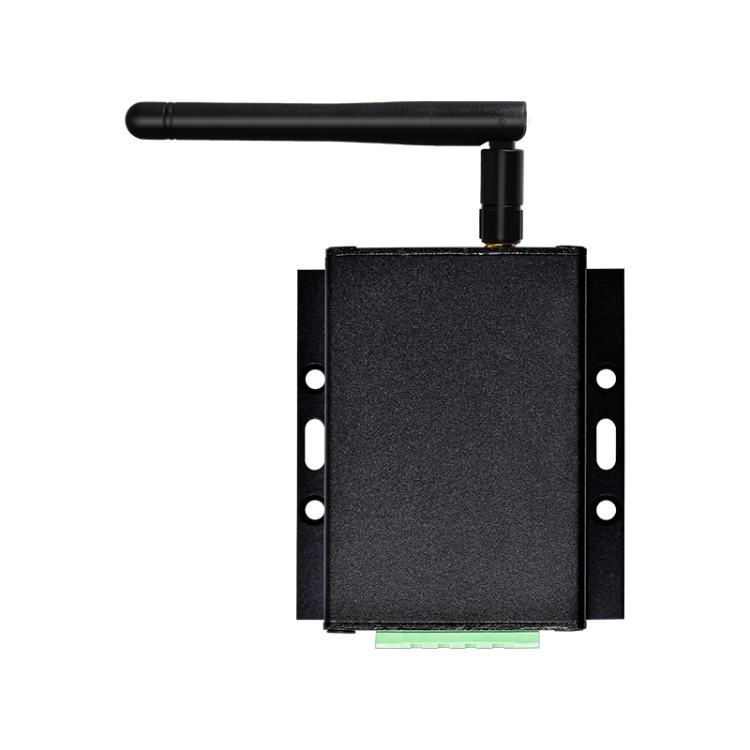

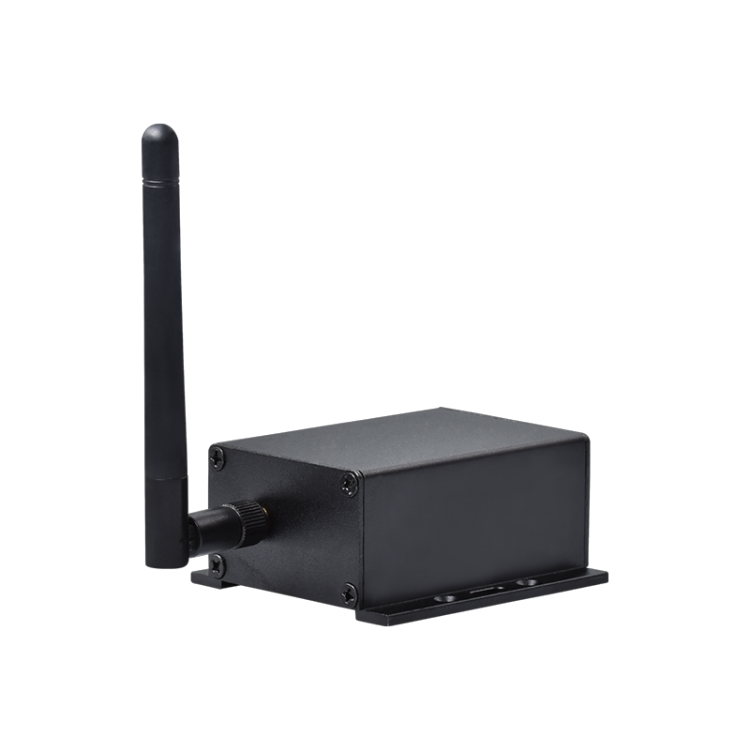

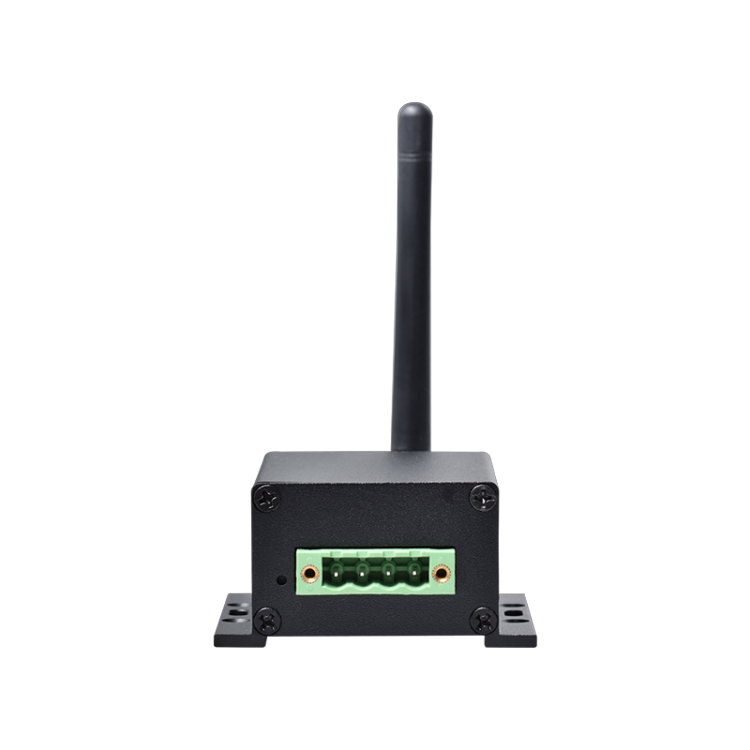

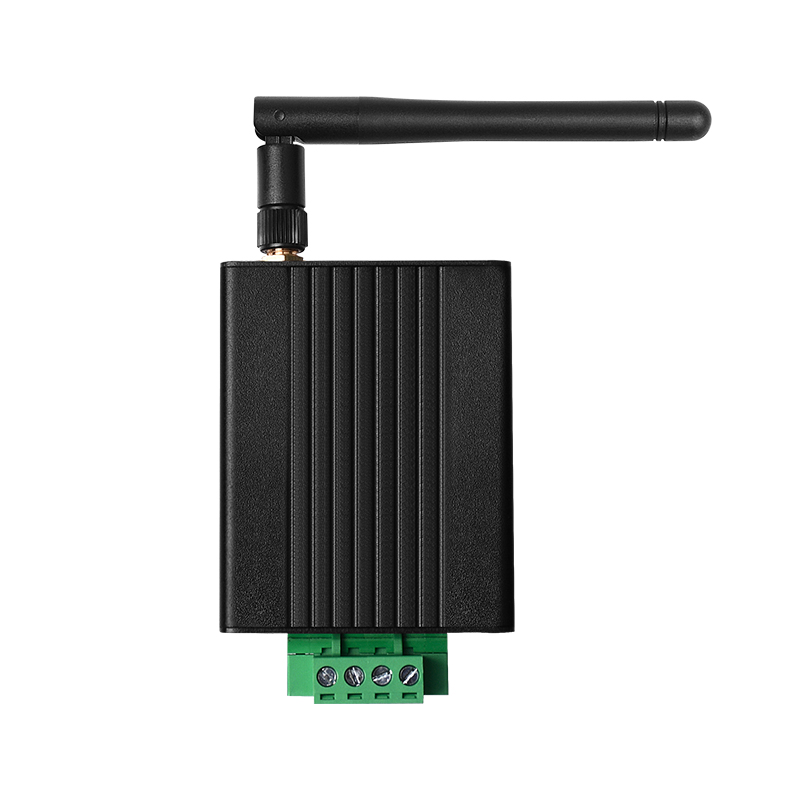

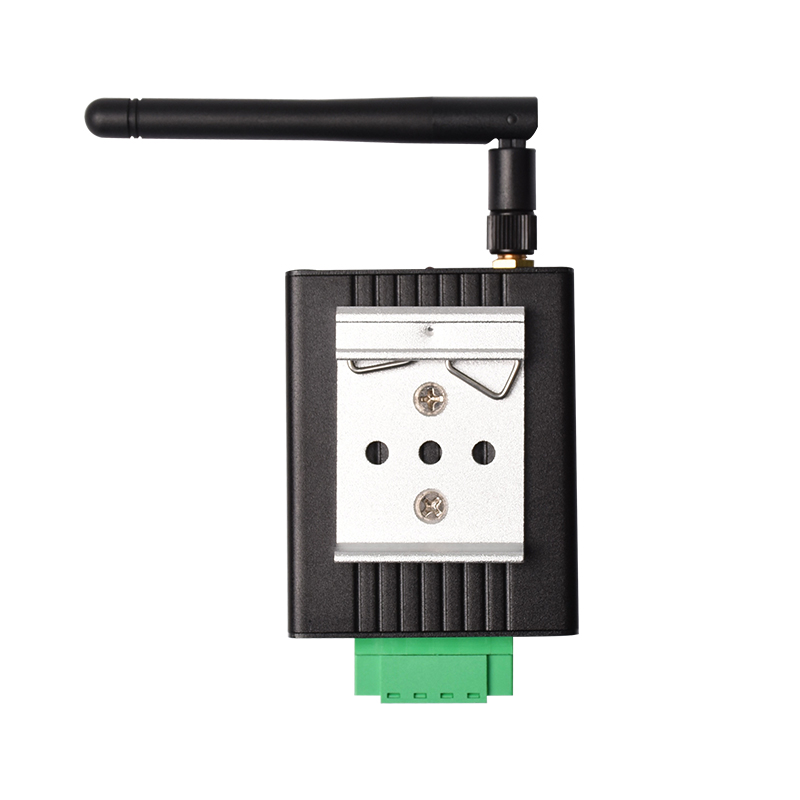

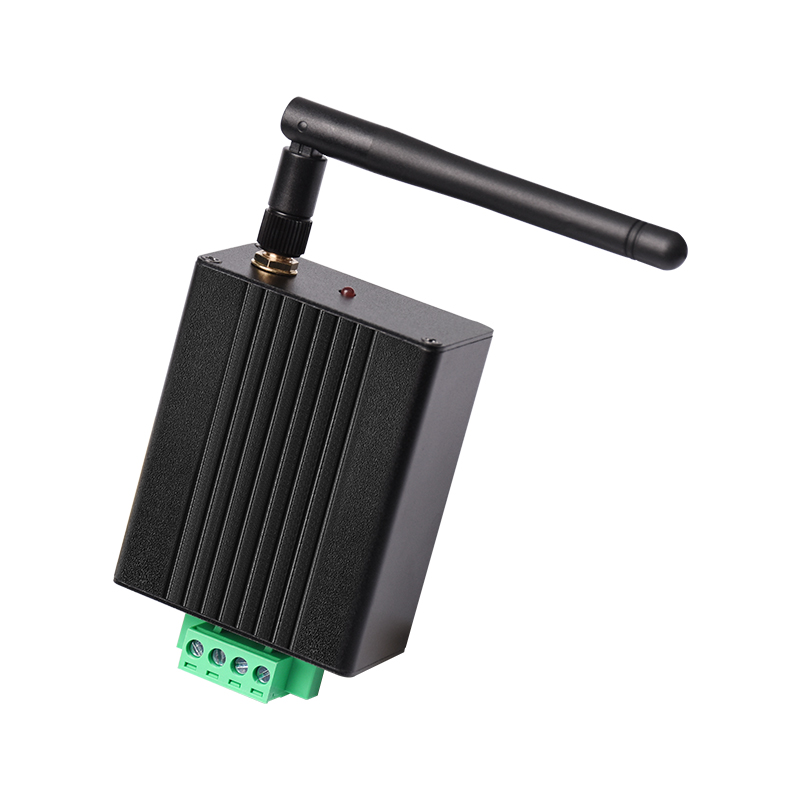

2.2 主机图片:

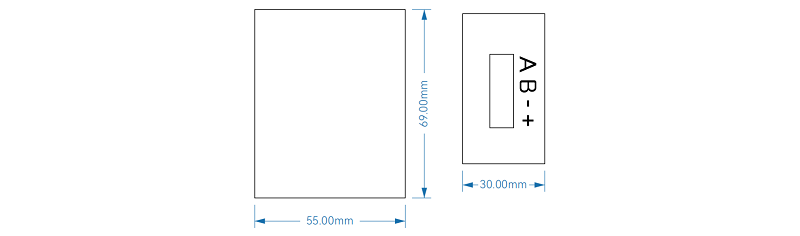

3.1 主机外形尺寸:

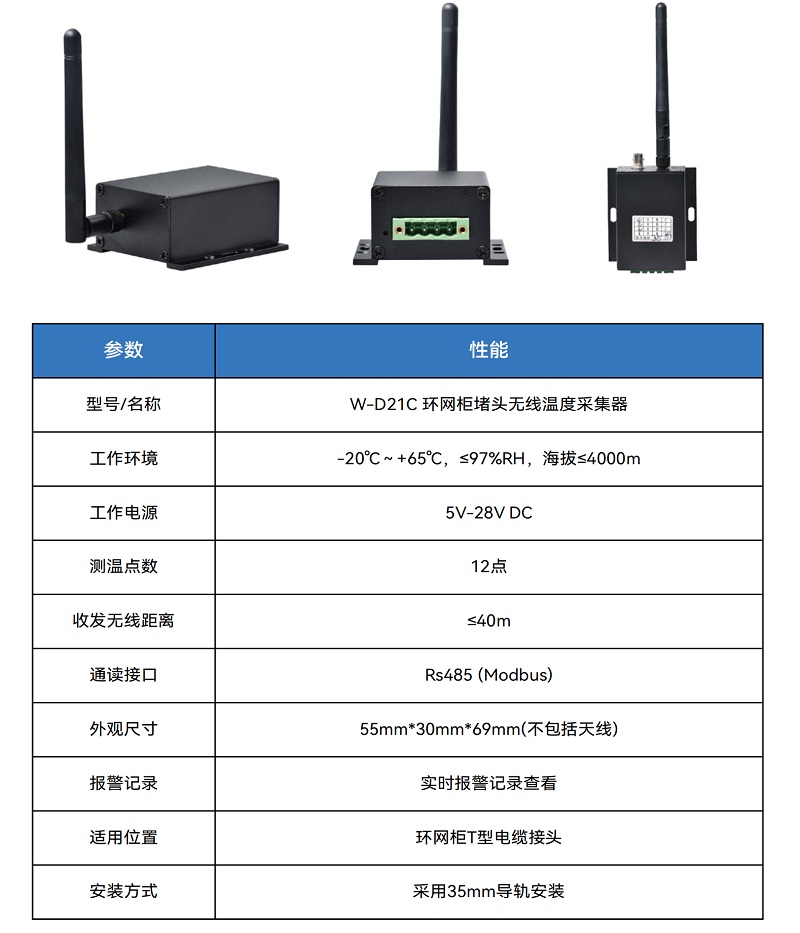

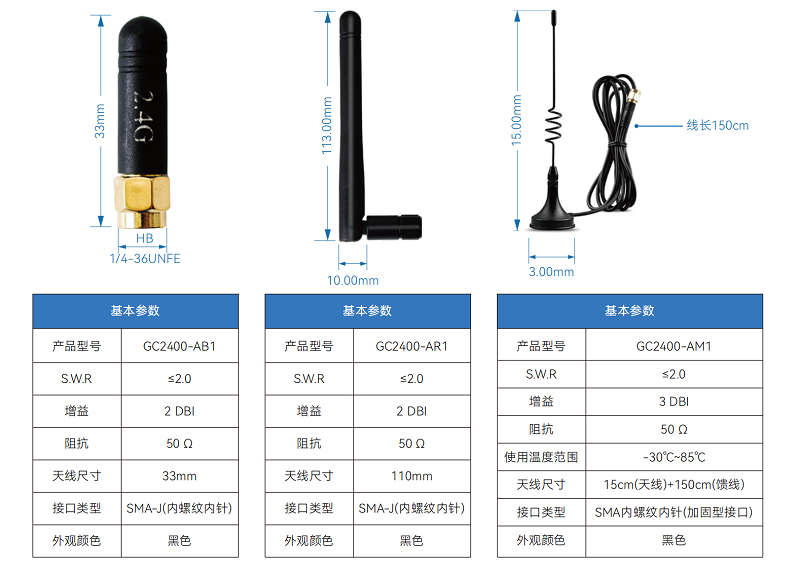

3.2 天线外形尺寸与参数:

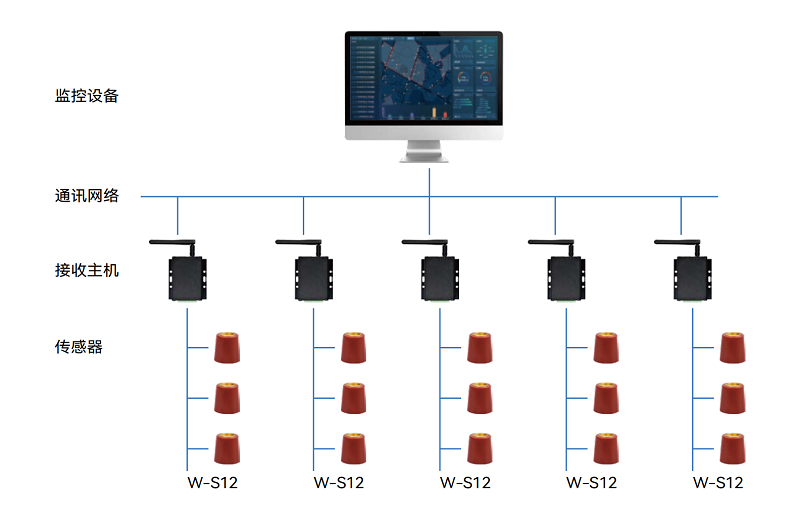

3.3 拓扑图:





4. 功能描述

4.1 开机自检:
●  产品通电后,显示屏、所有指示灯全亮,报警继电器输出闭合。

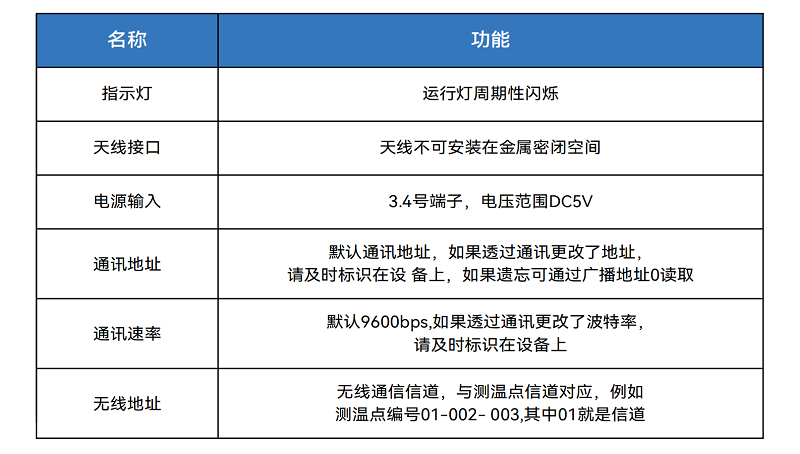

4.2 功能说明:
