W-D23荧光光纤温度采集器 发布日期:2024-05-27 浏览次数:90
1.1 产品简介:
●  D23系列荧光光纤温度采集器,主要应用于高低压输配电系统接头、触头等电力危险热点的温度监测,为电力设备安全保驾护航。本温度采集器基于荧光光学原理,通过荧光材料的温度特性来进行温度测量。光纤材质的特性,使其表现出极佳的抗干扰性、可靠性及稳定性。其绝缘耐压等级、测温精度及使用寿命都优于同行业测温类型产品。适用场合广泛,尤其是高压、强干扰 等恶劣环境的下高精度的温度监测。

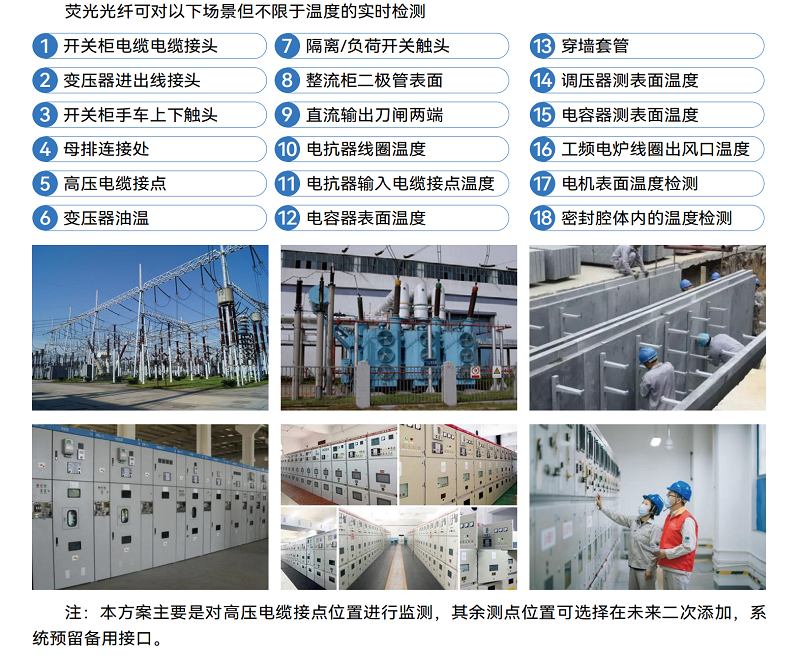

1.2 使用场景






2.1 系统网络拓扑图如下:



2.2 组网说明:
2.2.1 :系统分为三个层:现场采集层、通信层、系统平台。
2.2.2 :现场采集层由荧光光纤传感器、现场光纤数据分析装置组成,由于光纤属于本安防爆型产品,具有优秀的防水、防气、天然绝缘等特性,可以直接安装在被测部位。具有极高的反应速度和精确的测量精度。现场光纤温度解调装置根据需要可以配置,每个装置可以接入3路测温光纤传感器,采用级连方案,导轨式安装,需要多点时,可以一主多从的接入多达30台。对于就近的点数可以采用延长光纤线的方式解决,一般对于高压开关柜,采用测开关柜的动静触头,母排的进出线接点的方式。
2.2.3 :系统平台层,主要包括电脑、打印机、报警装置及系统处理软件,用于实时监测温度数据,同时发生预警及报警时,及时反馈给用户,以达到预防事故发生的作用。

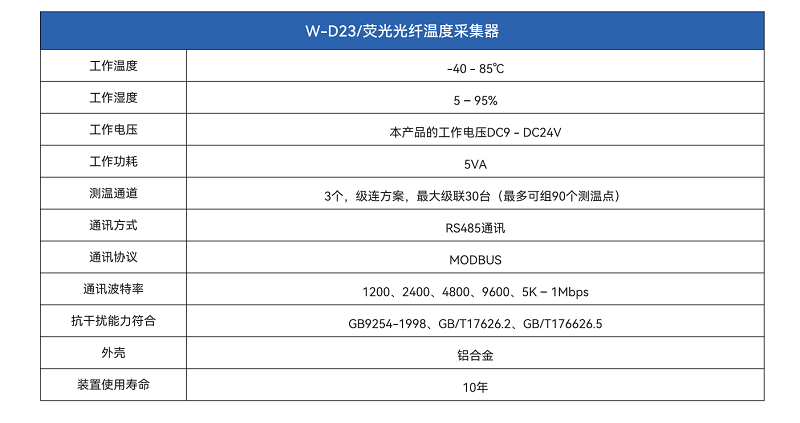

3.1 荧光光纤采集器参数:

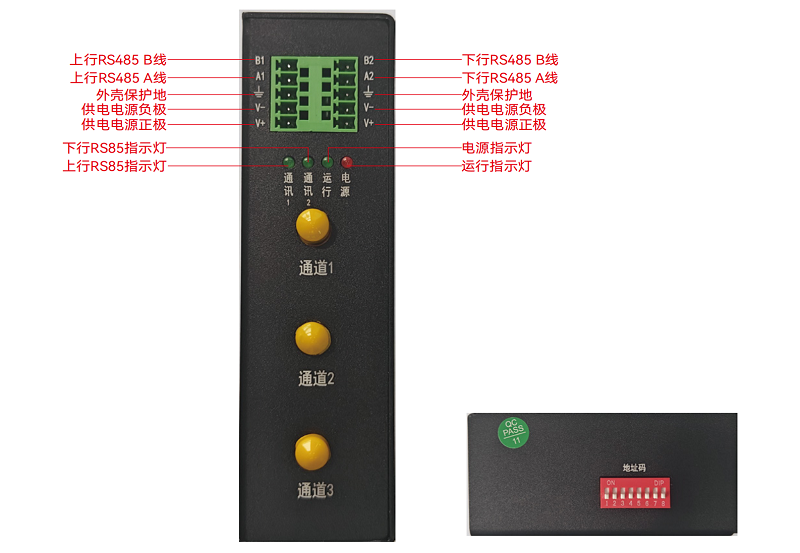

3.2 采集器接口功能定义:

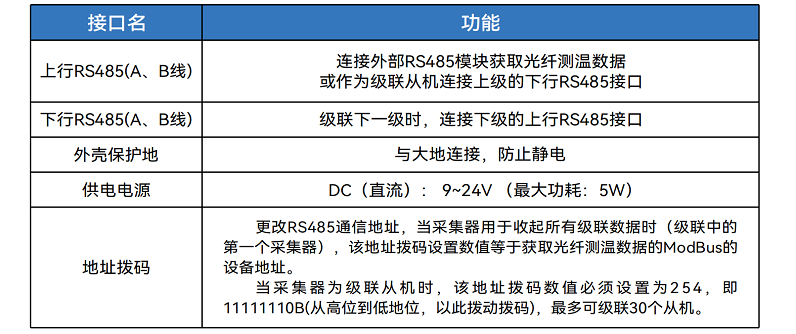

3.3 接口功能说明:

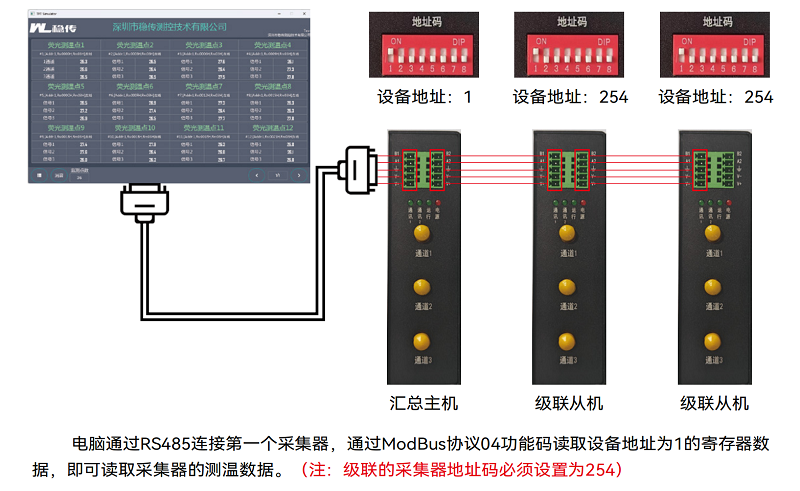

3.4 级联示例图:

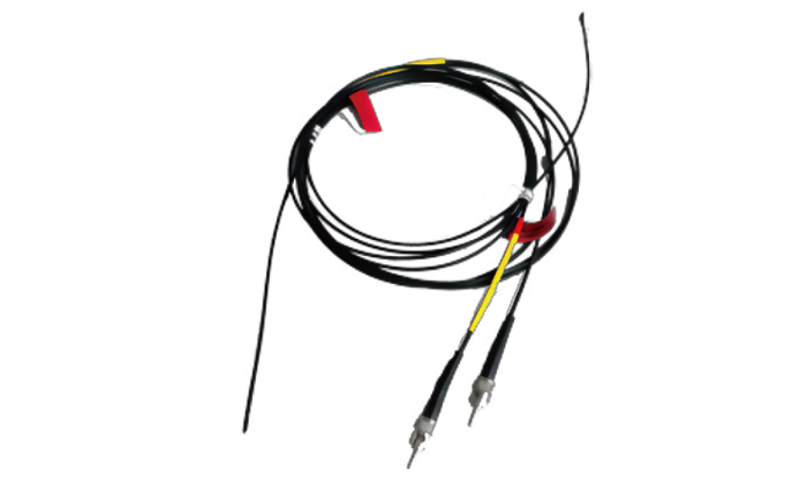

3.5 荧光光纤传感器参数:





a)、光纤采用耐温阻燃材料,其温度范围0℃-200℃,光纤本安防爆,拥有优秀的绝缘、防水、防气、防腐能力。
b)、先进的微电子技术、无线射频通讯技术,将各光纤采集的温度信号与无线通信巧妙地结合在一起。解决的布线及远距离通信的问题。
c)、一个D23分析装装置同时接3个荧光光纤传感器,通过延长线可以测量几十公里外的温度点(一般不会这样配置,根据分布点的状态进行灵活配置)。
d)、绝对安全地安装开关柜动/静触头、电缆接点外层、电缆或母排结合部。
e)、除完全的电气隔离设计外、本装置及传感器还通过了各种严格的测试,具有在强磁干扰、环境恶劣的地方正常工作的能力。



4.1 主机外形尺寸(单位:mm):

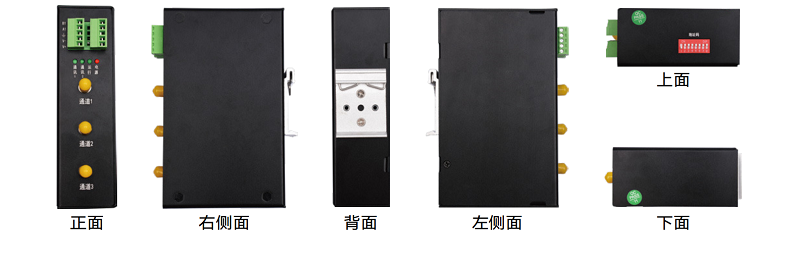

4.2 实物图片(主机):
