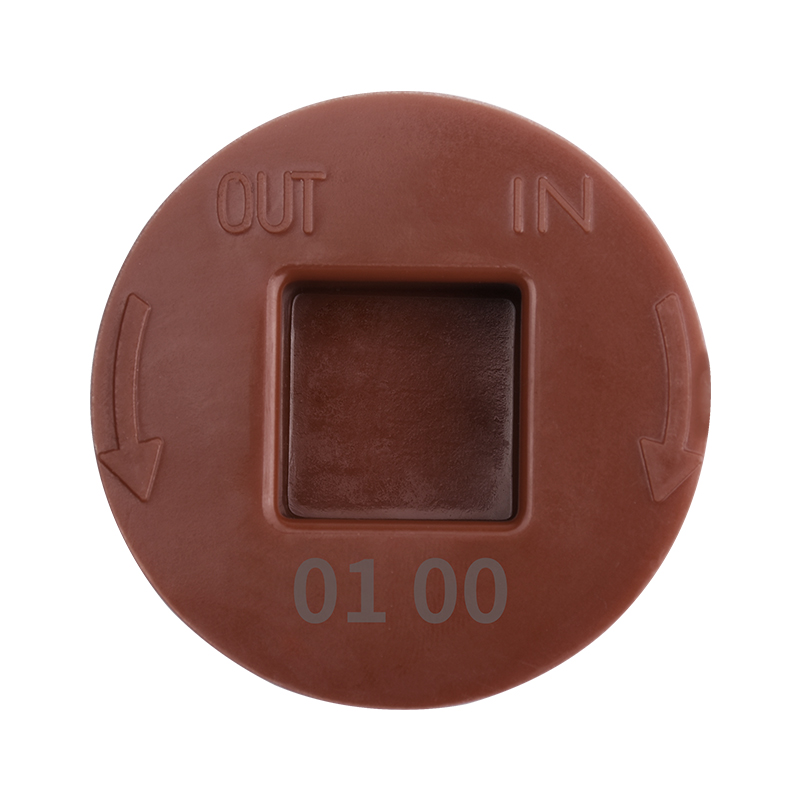

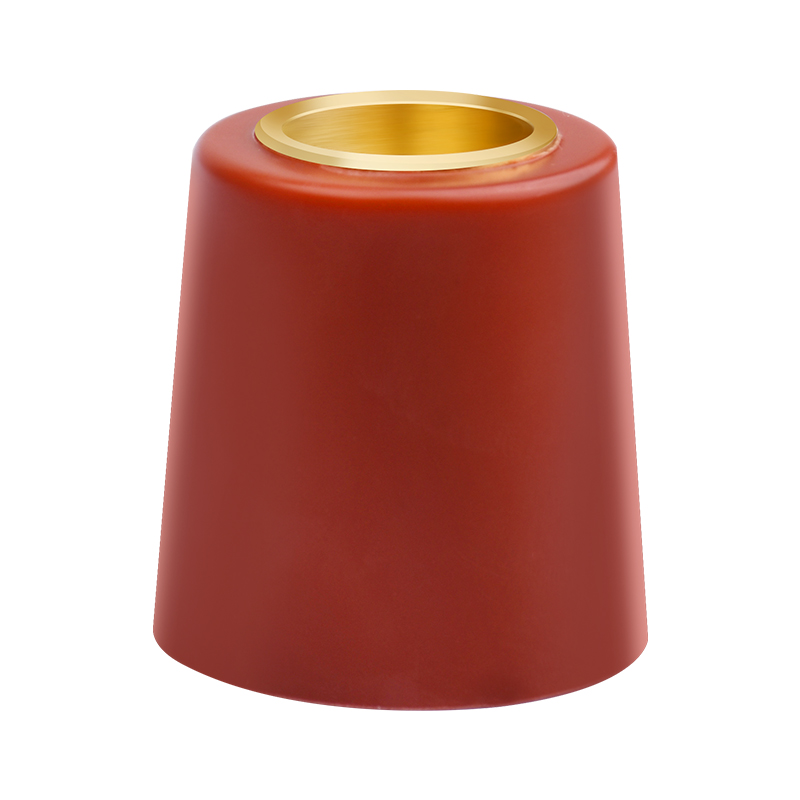

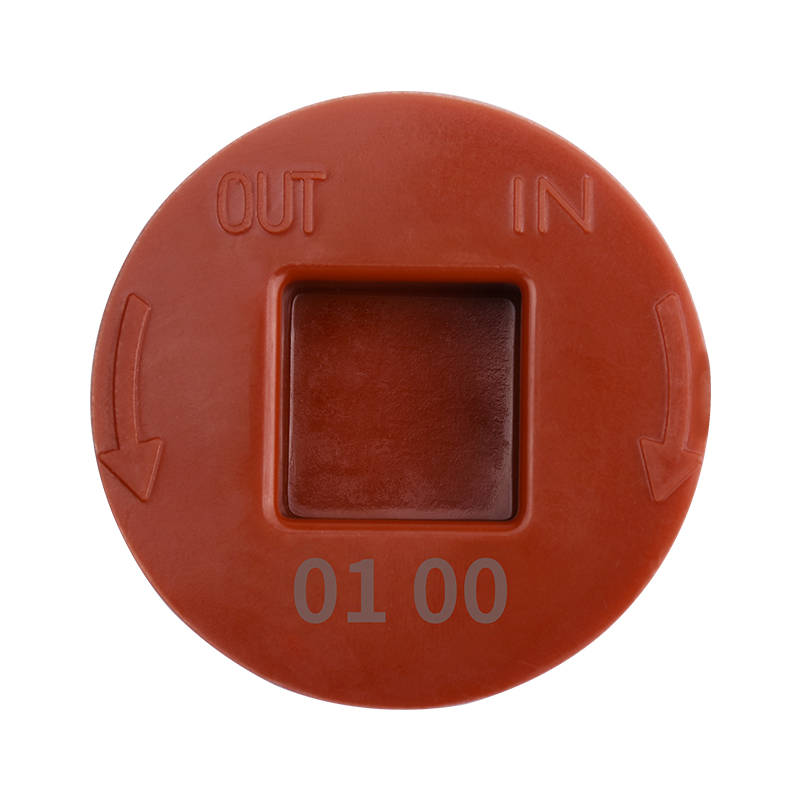

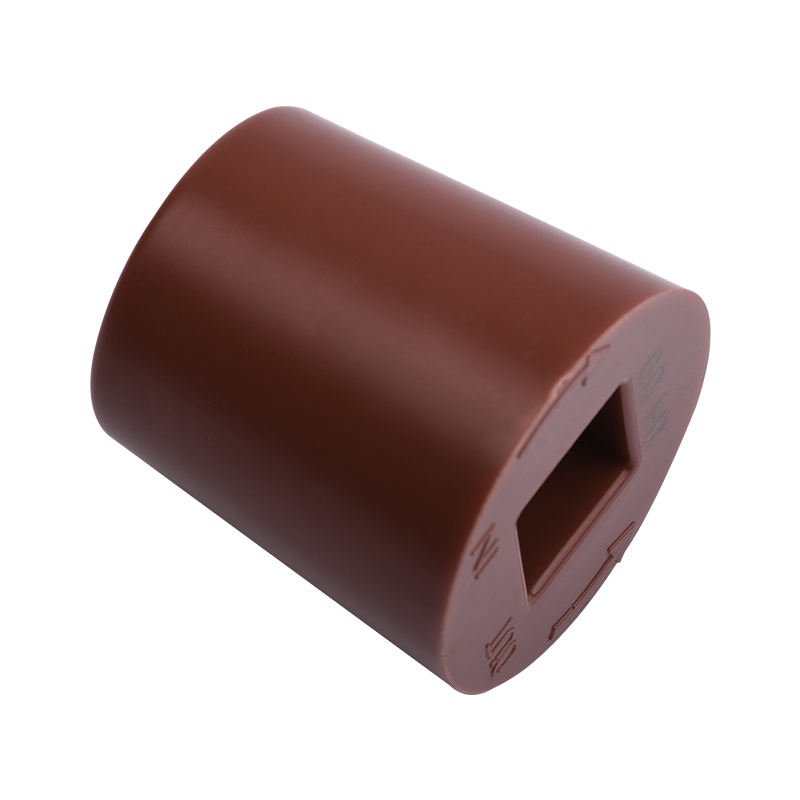

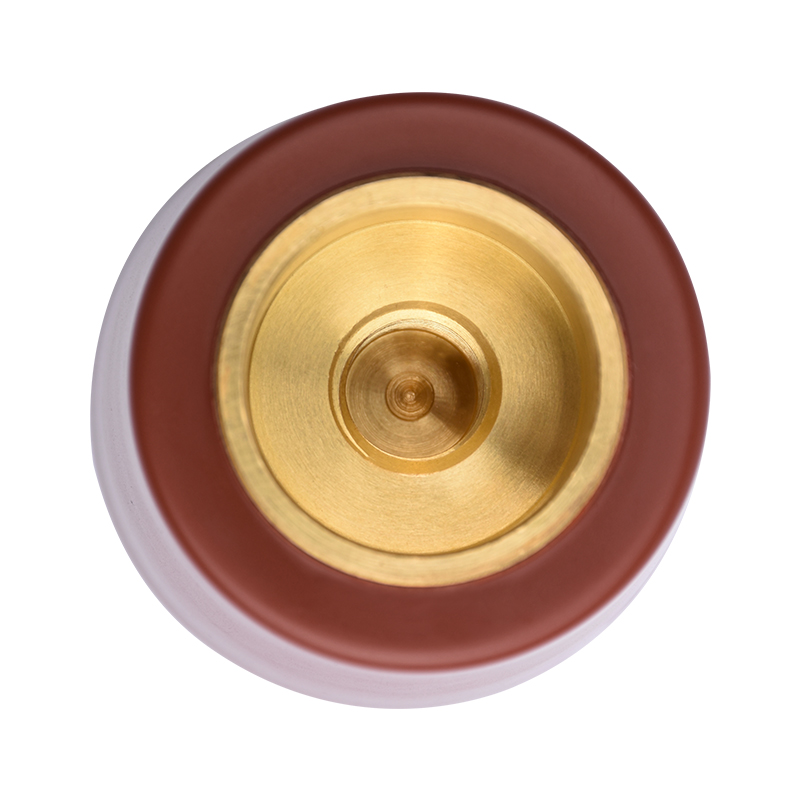

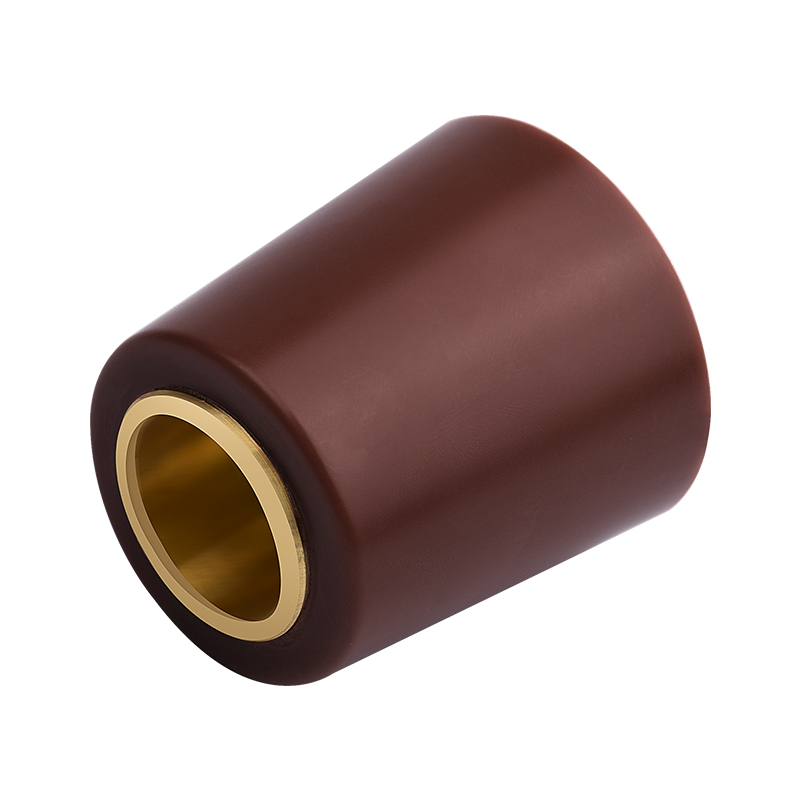

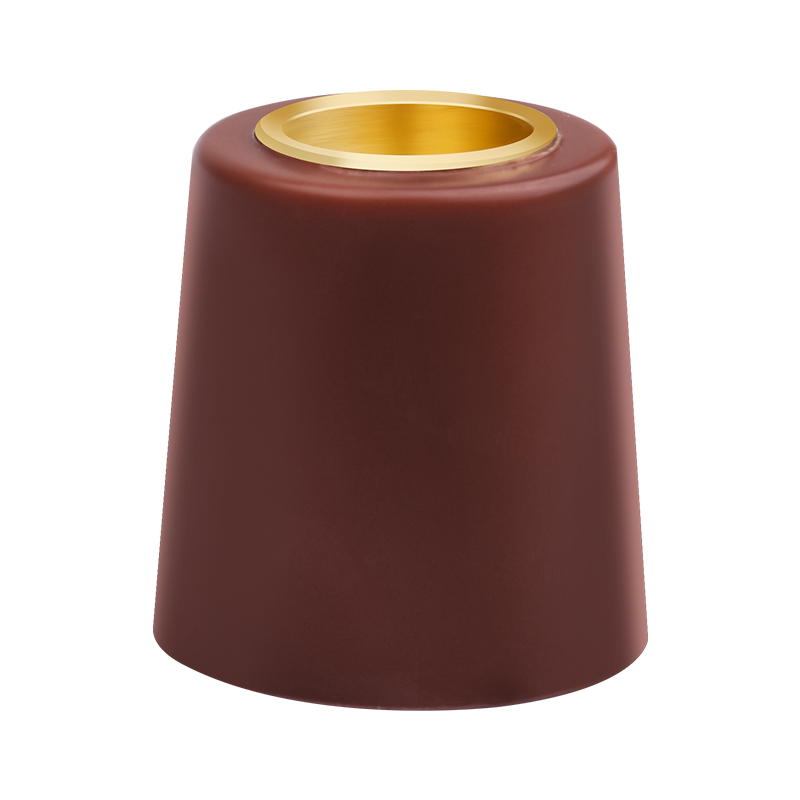

W-S12 环网柜绝缘塞(堵头)无线测温传感器 发布日期:2024-06-15 浏览次数:197

1.  产品简介:

目前,由于电缆T型连接头有着全封闭、耐高温、绝缘绝热的特性,传统的接触式测温无法有效的测量准确温度,因此对于环网柜内电缆T型连接头的测温预警并无有效准确的方法和相关技术,我公司根据电场空间取电原理自主研发出环网柜绝缘塞(堵头)无线测温系统,主要应用于环网柜内电缆T型连接头的温度温升监测。本系统由无源无线温度传感器、无线温度集中器组成,其中温度传感器内置于环网柜附件绝缘塞内,与发热点直接紧密接触,可真实反映发热点温度。

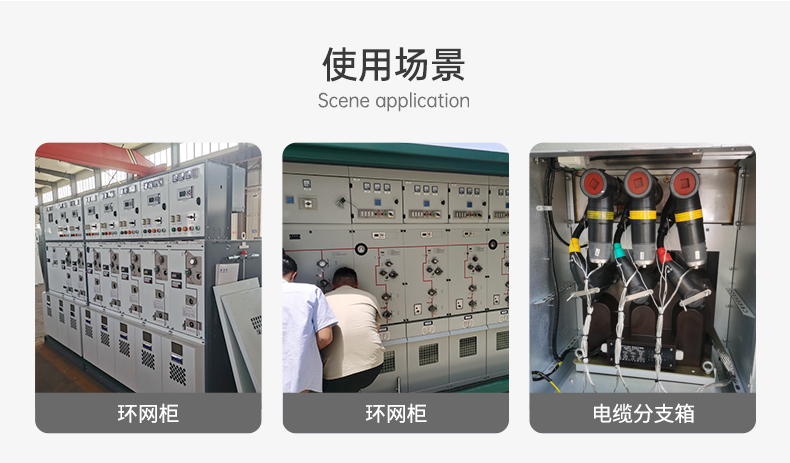

2.  应用场合:

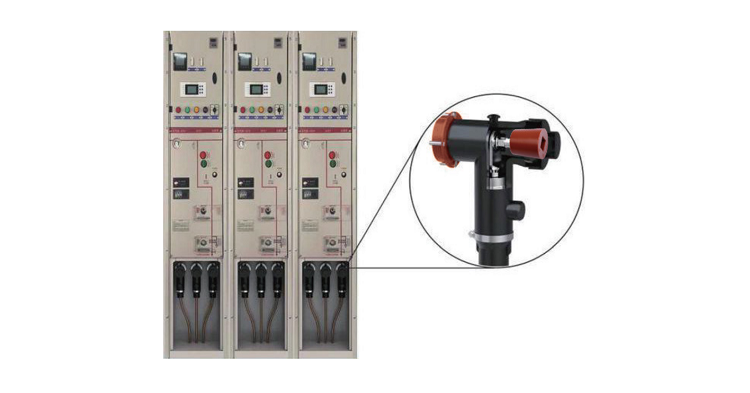

●  环网柜绝缘塞(堵头)无线测温系统,传感器位于10KV电缆终端接头绝缘塞内,可用于环网柜中各种电缆终端接头的高压电力设备的温度采集和监视。
●  产品可单独组网用于电力设备温度 在线监测,也能与变电站通讯管理等设备连接转发数据,同时可实现数据上传云端,为一次设备智能化提供温度测量信息。
●  本系统基于高压电场、空间取电。这种取电方法不同于电流感应取电法。电流感应取电必须要有电流,如果线路上无电流或电流较小,则无法取电。电场空间取电不需要电流,只要有电压就行。

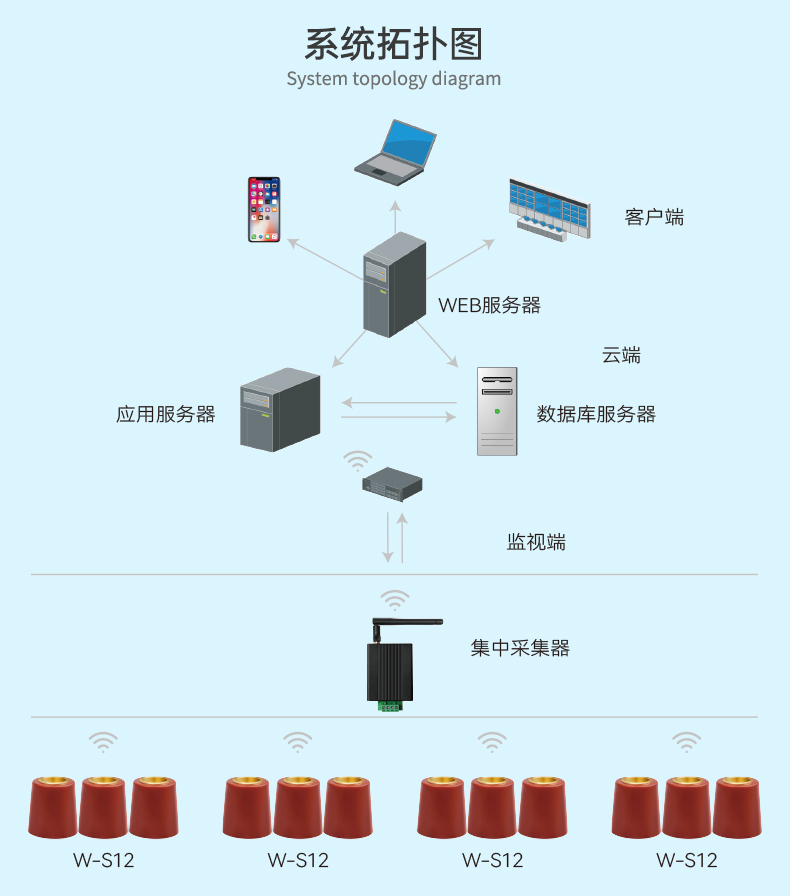

3.  系统拓扑图



环网柜绝缘塞(堵头)无线测温系统,是针对我国当前环网柜电缆 T 型连接头事故频发而研发的一套实时在线无源无线测温系统。该系统由数据采集层、云端数据处理层、用户监控层组成,可用于在线监测各种环网柜的电缆插头温度。根据电缆插头的温度实际值,确定监测设备的过热程度,提前发现温度异常,系统能够及时发出报警提示。







4.  技术参数:

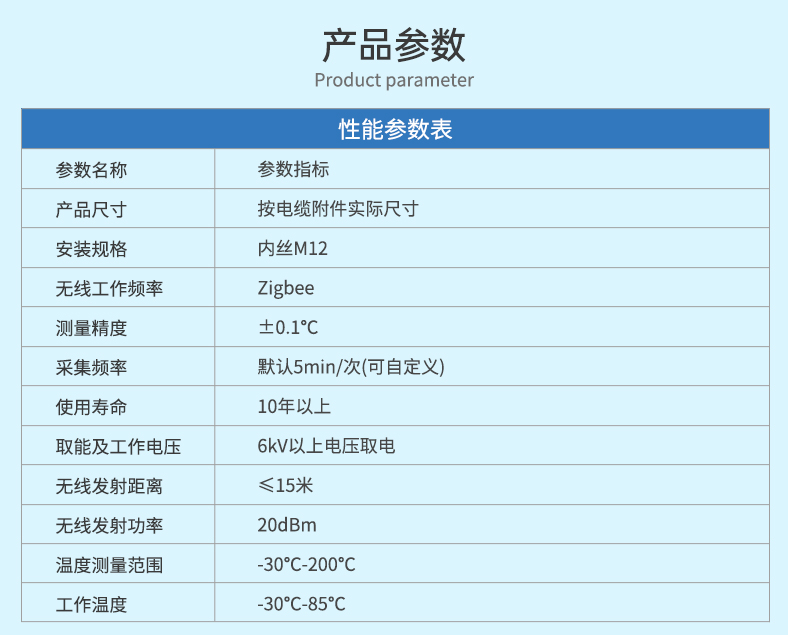

  4.1  温度传感器技术参数

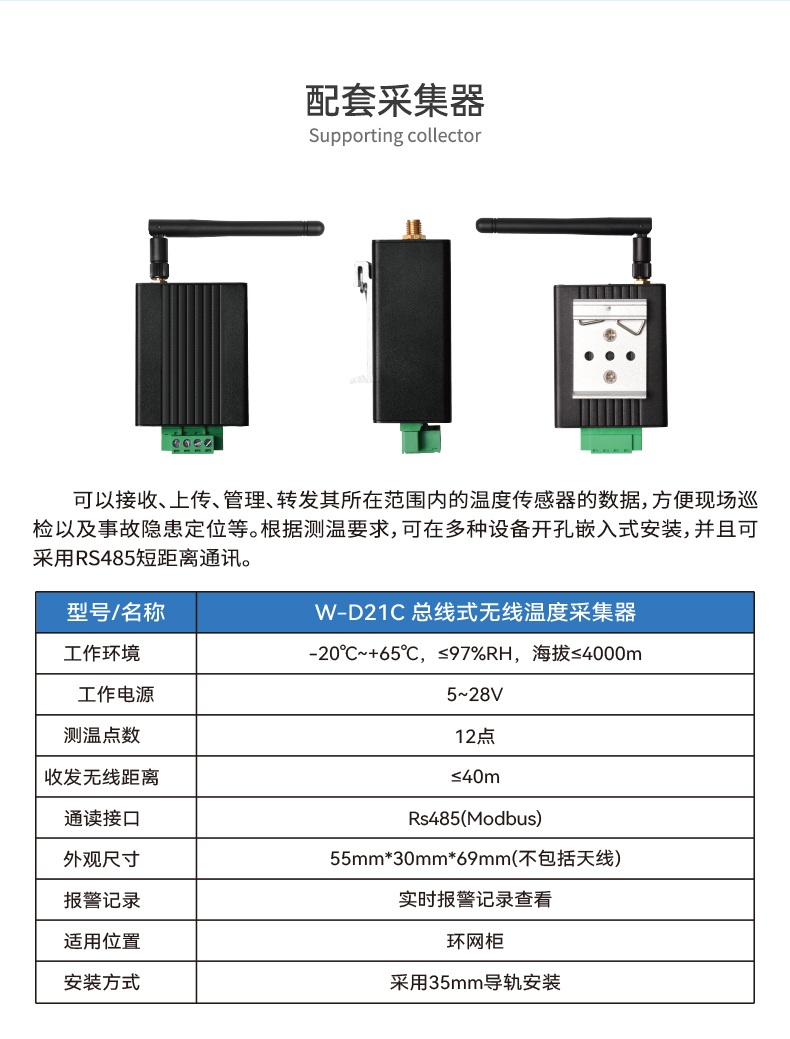

  4.2 集中采集器技术参数
