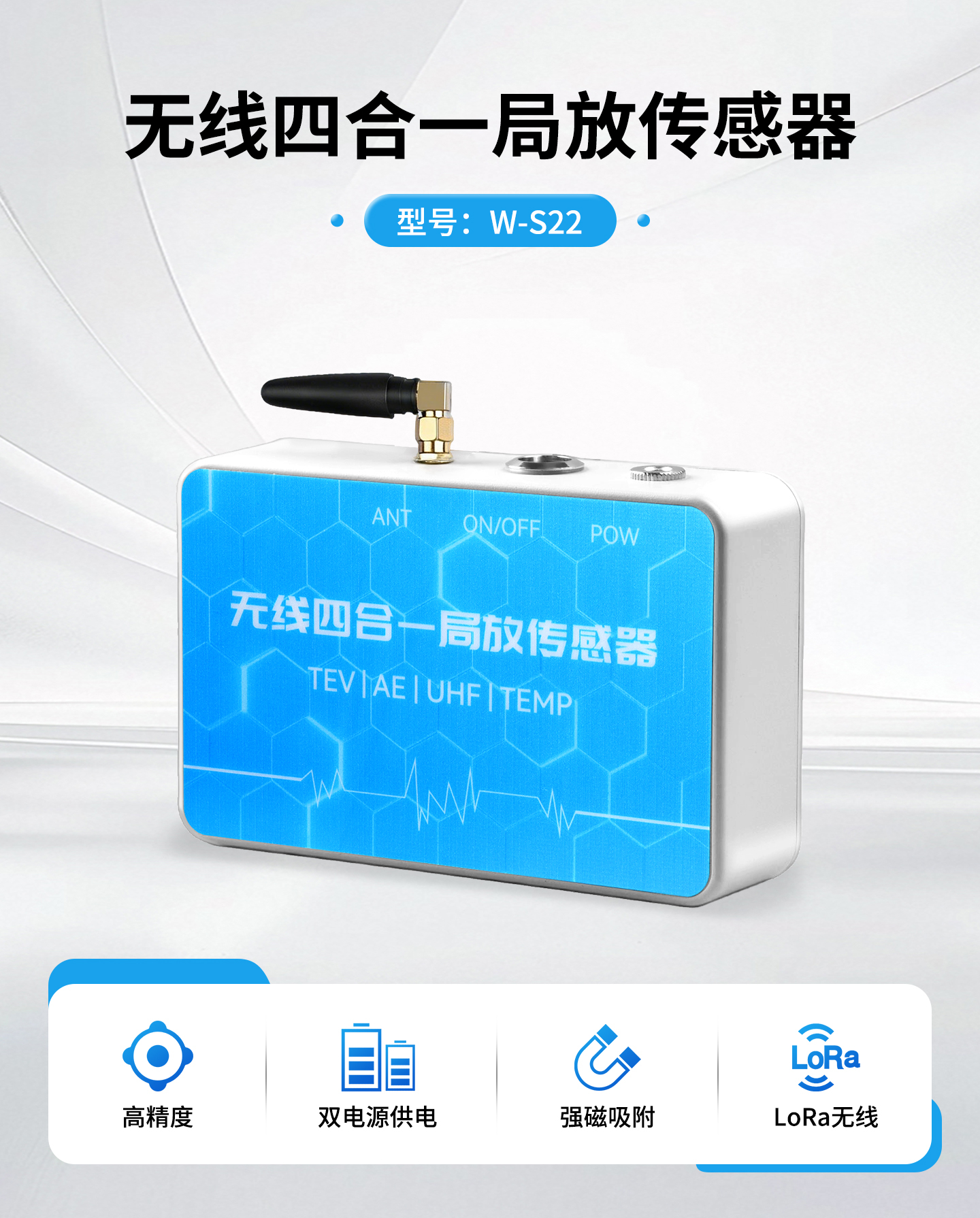

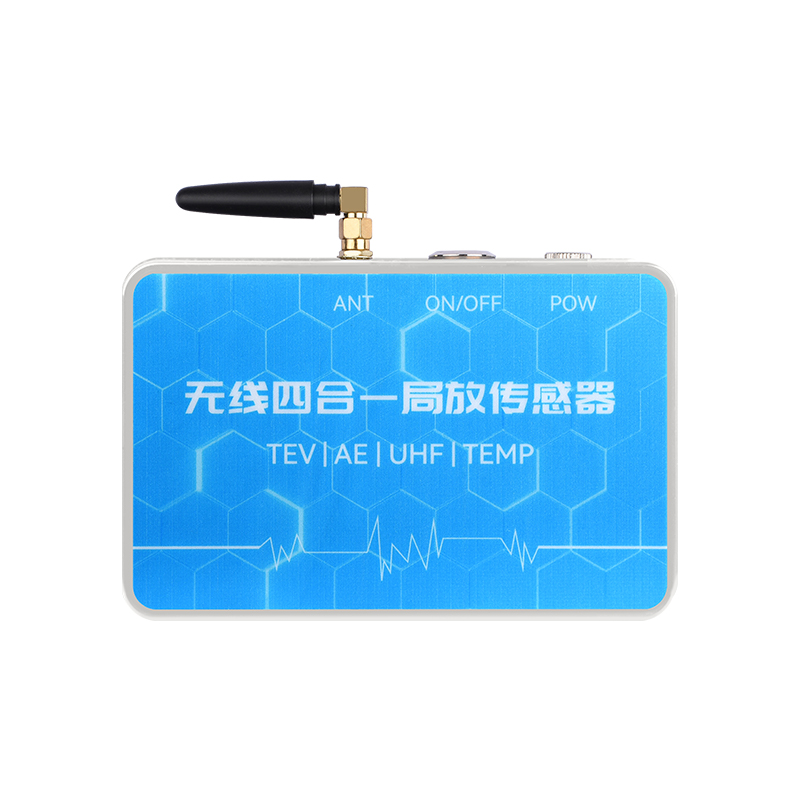

前言 电力设备绝缘劣化是引发故障的主要诱因。稳传测控 W-S22 无线四合一局放传感器基于暂态地电压(TEV)、超声波(AE)、特高频(UHF)及温度监测技术，实时捕获开关柜、环网柜、GIS等设备内部局部放电信号及温升异常。产品采用非侵入式强磁吸附安装，可在设备带电运行状态下快速部署，通过 LoRa 自组网上传数据，为状态检修提供精准依据，有效预防绝缘击穿事故。

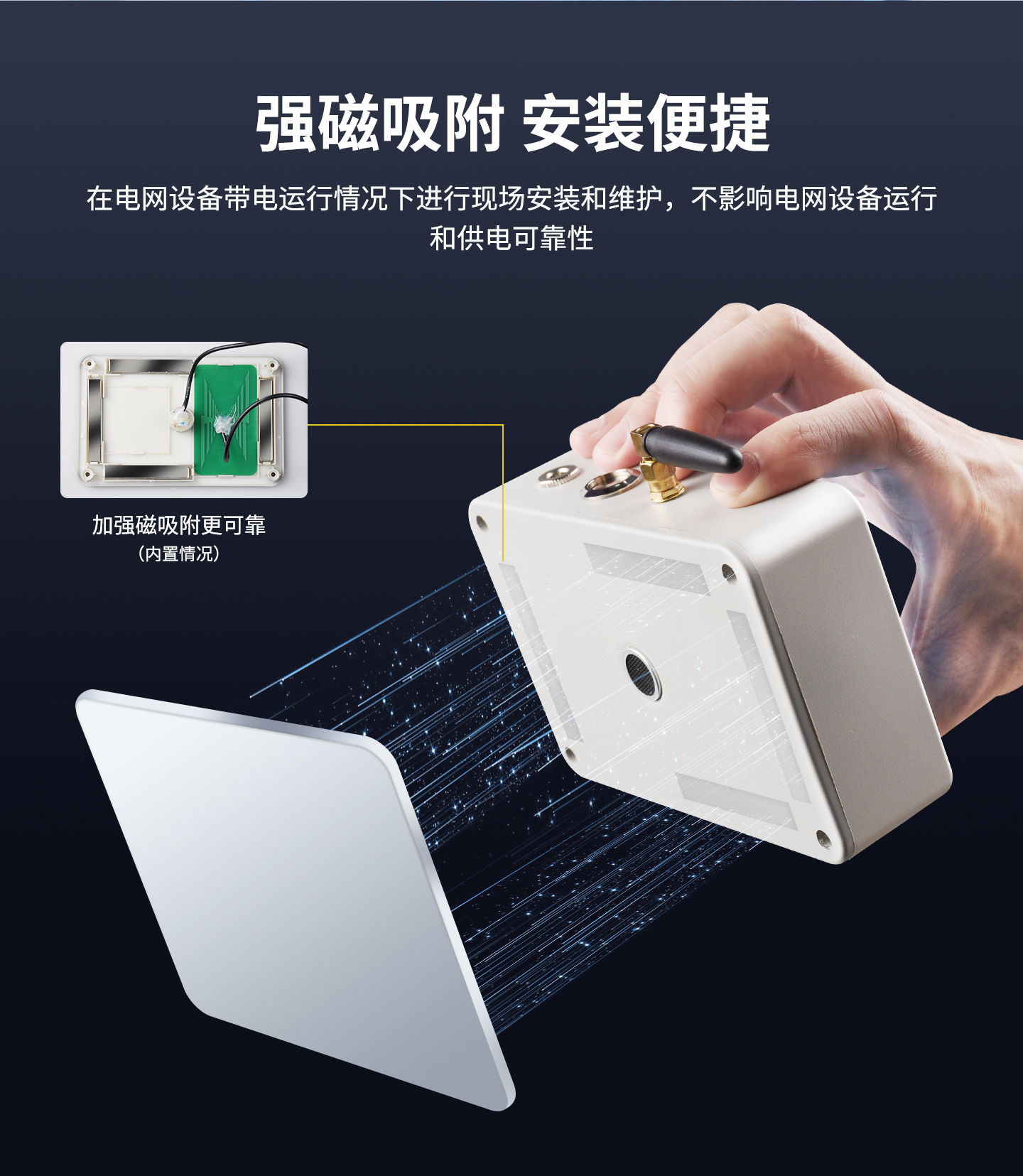

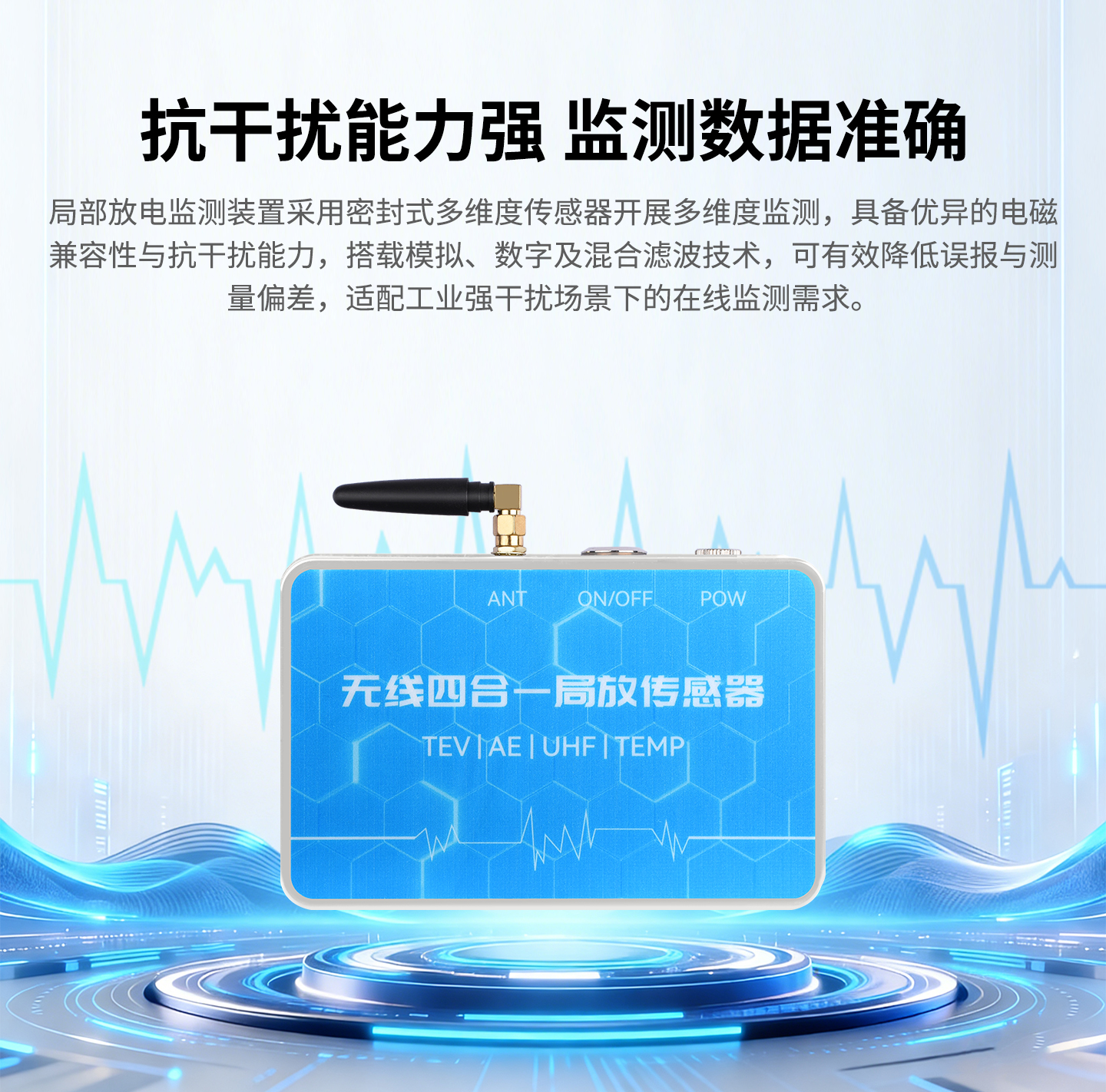

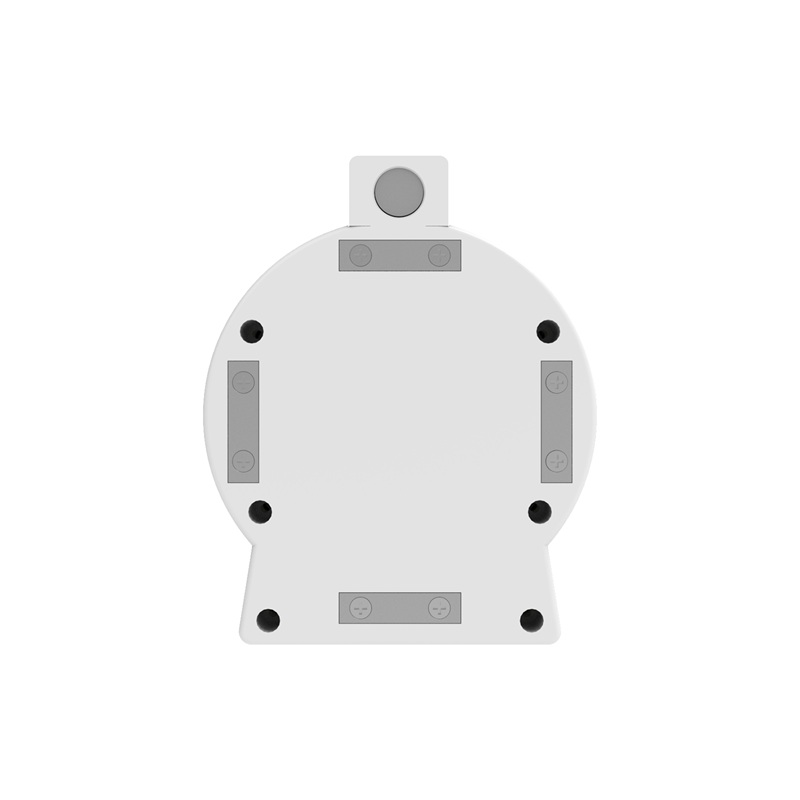

一、产品特点 ● 多维度融合监测 同时检测 TEV(3~100MHz)、超声波(20~200kHz)、特高频(300~3000MHz)及温度(-40~200℃)，覆盖主流局放类型:电晕、沿面、内部、悬浮放电。 ● 双电源 · 超长待机 内置19000mAh电池 (典型上报周期1h可持续3年以上)，外部DC 12~24V供电时上报周期可缩至分钟级，按键切换供电方式，现场灵活取电。 ● 强磁吸附 · 快速部署 底部强磁设计，无需停电打孔，可直接吸附于开关柜金属外壳，单人秒级安装，特别适合配网改造及临时巡检。 ● LoRa 远距离传输 集成LoRa扩频通信，空旷传输距离≥150米，柜内穿透力强，单站可组网数百只传感器，数据汇集至接收主机统一上传。 ● 智能抗干扰 · 精准识别 模拟+数字+混合滤波，有效滤除广播、驱鼠器、日光灯等背景噪声。即使在强干扰工业环境下，仍能准确提取放电脉冲。

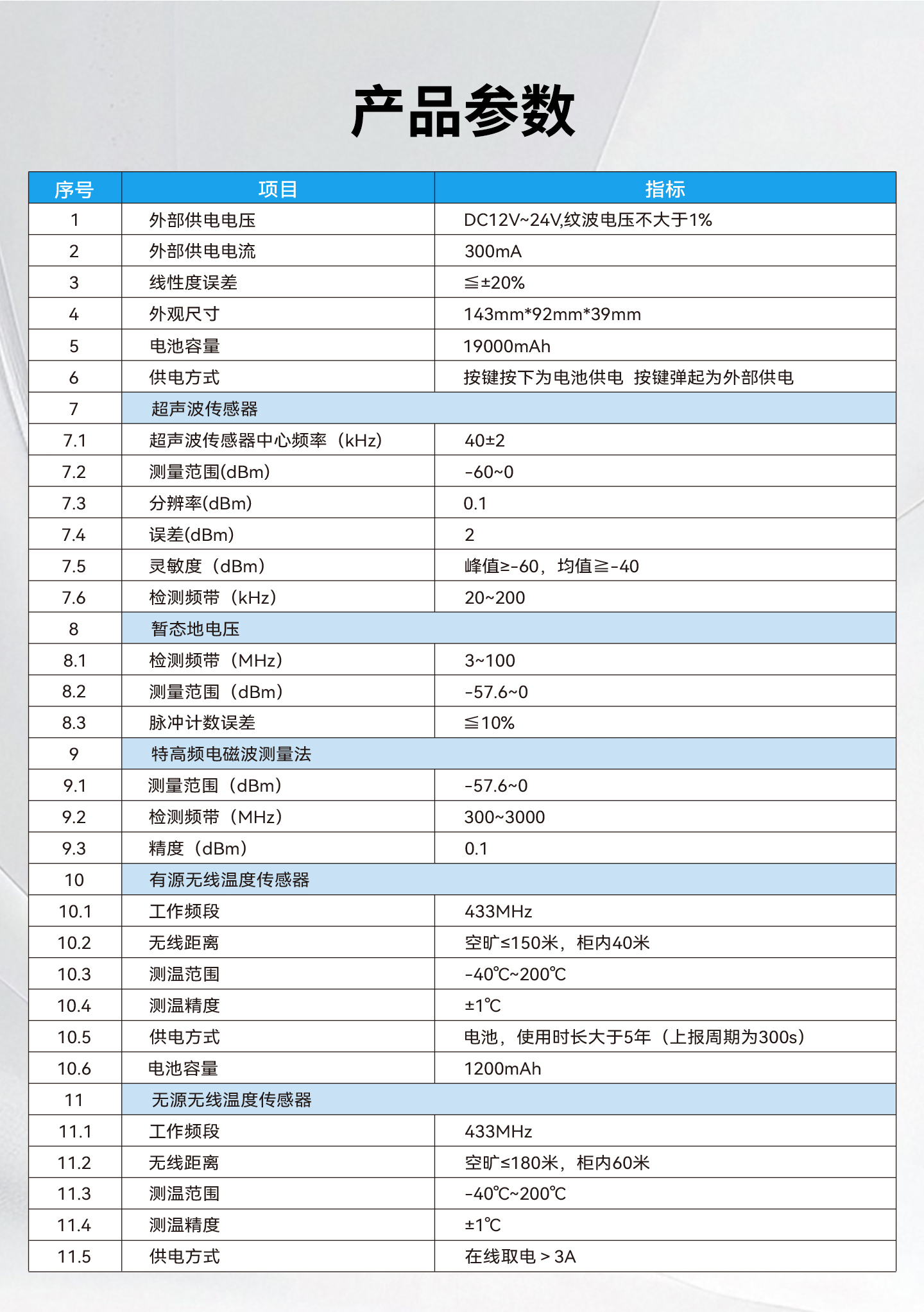

 二、技术参数

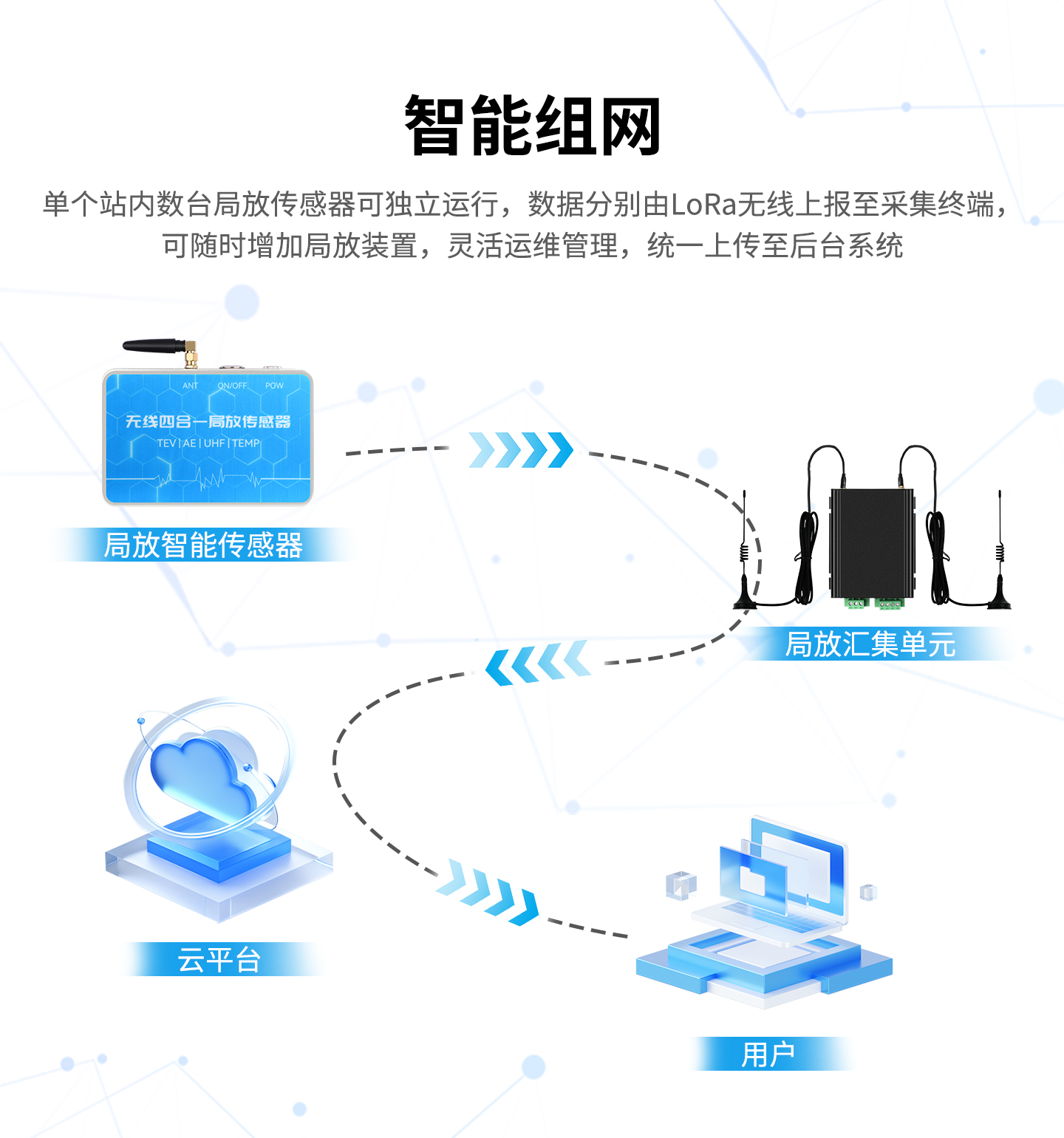

 三、应用场景 (1) 配电房/变电站开关柜局放带电巡检 (W-S22 强磁吸附，快速部署) (2) 老旧设备绝缘升级改造：无源无线测温 + 局放多维度监测(3) 环网柜、充气柜内部放电跟踪：UHF传感器检测内部气隙放电 (4) 电缆终端接头温度及局放联合监测 (5) 大型厂矿企业电力系统：通过LoRa组网，统一汇聚至 W-D11 / W-D17 主机 可单点运行或多只组网，与后台系统无缝对接。 四、智能组网
配置原则：1个开关柜配1套四合一传感器，1个开关室配1台局放接收主机。 总结 稳传测控 W-S22 无线四合一局放传感器以“多参数融合、灵活取电、简易安装、强抗干扰”为核心，为电力系统提供可靠的开关柜绝缘状态在线监测手段。内置大电池及双电源设计保障了不同场景下的连续工作能力；结合 TEV、超声波、特高频及温度监测，能够及早发现电晕、沿面、内部及悬浮放电，同时追踪温升热点。搭配 无线测温接收主机，可构建从站端到云平台的完整监测方案。 |
