一、方案的设计背景

●  油浸式变压器作为电力系统中的关键设备，其运行状态直接关系到电网的安全和稳定。绕组温度是反映变压器运行状态的重要参数之一，温度过高会导致绝缘老化、绕组损坏等问题，进而引发设备故障，甚至造成大面积停电等严重后果，因此需要精确、可靠的测温手段来实时监测绕组温度。
●  随着电力系统的不断发展和升级，对变压器的监测精度、可靠性和智能化程度要求越来越高。传统的测温方法已经难以满足现代电力系统的需求，亟需一种能够在复杂电磁环境下稳定工作、高精度、快速响应且易于维护的测温方案，以保障变压器的安全运行，提高电力系统的整体效能和可靠性。
●  纤维光学技术的发展为解决变压器测温难题提供了新的思路和手段。荧光光纤温度传感技术具有抗电磁干扰、耐高温高压、精度高、响应快等优点，正好契合了油浸式变压器测温的需求，因此被应用到该测温方案中，以克服传统测温方法的不足，为变压器的温度监测提供更优质、更有效的解决方案。

二、方案测温原理

油浸式变压器光纤绕组测温系统基于荧光光纤温度传感技术。其原理是利用光纤中荧光物质对温度变化的敏感性来实现温度测量。荧光光纤传感器安装在变压器绕组内部，通过光纤将温度信号传输至光纤测温仪。

当光纤测温仪向传感器发出询问光脉冲后，荧光物质会吸收光能量并发射出荧光。荧光的强度和寿命与温度密切相关，温度越高，荧光强度越弱且寿命越短。测温仪通过检测荧光的这些特性，利用特定算法即可精确计算出温度值，并将温度数据实时传输至监控系统。

三、产品特点

• 高精度测温：温度测量精度达±1℃，分辨率0.1℃，确保对变压器绕组温度的精确监测。
• 抗干扰能力强：荧光光纤传感器采用介电电阻材料，完全不受电磁干扰（EMI）和射频干扰（RFI），可在高压、强电磁环境中稳定工作。
• 耐高温高压：设计适用于油浸式变压器内部的高温、高压环境，确保长期可靠运行。
• 多通道监测：支持1-16个通道，可同时监测多个绕组部位的温度，全面掌握变压器温度状态。
• 快速响应：温度测量反应时间为标准0.5秒，能及时捕捉温度变化，快速响应潜在故障。
• 长寿命光源：光源使用寿命终身，减少更换成本和维护工作量。
• 多种输出方式：具备RS-485数据输出和4-20mA模拟输出，方便与监控和数据采集系统连接，实现远程监控。
• 坚固耐用设计：贯通法兰、贯通盘及贯通器采用304不锈钢材质，内外双密封圈结构，确保高密封性能，防止变压器油泄漏，保障设备安全运行。

四、产品技术参数

• 通道数量：1-16个
• 温度范围：-40℃~+200℃（常规）
• 精确度：±1℃
• 反应时间：标准0.5秒
• 测量精度：0.1℃
• 光源使用寿命：终身
• EMI/RFI磁化率：完全免疫
• 环境规格：工作温度-40℃~75℃，工作湿度0-100%无冷凝
• 通讯参数：模拟输出4-20mA，串行输出标准RS-232和RS-485，以太网可选继电器，通讯协议标准Modbus，可选DNP3或IEC61850
• 供电参数：输入电压24VDC，功率30W

五、产品应用场景

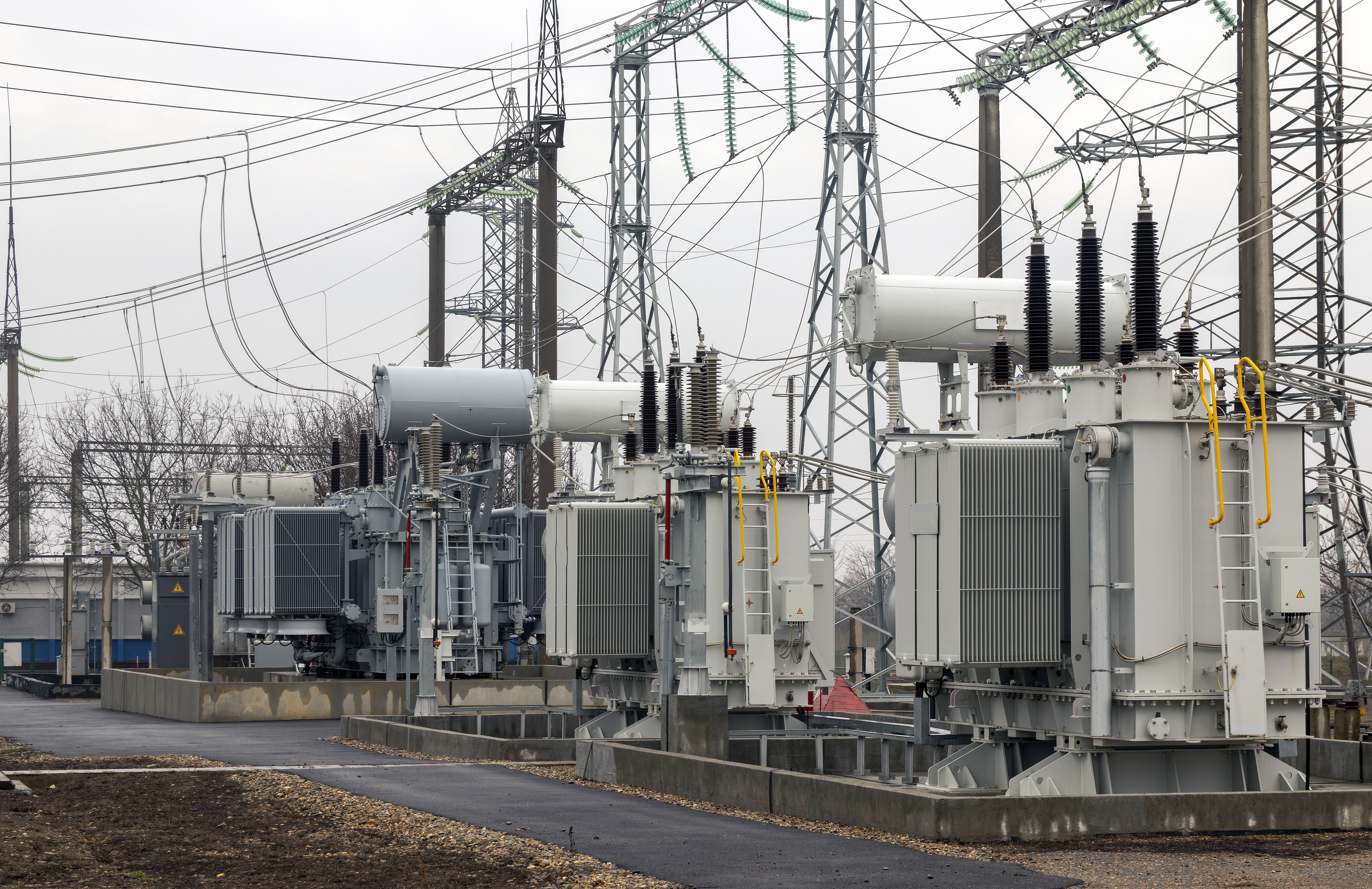

• 高压油浸式变压器：在高压油浸式变压器中，绕组温度监测至关重要。W-D24光纤测温系统可直接测量绕组温度，及时发现绕组过热等异常情况，预防因温度过高导致的绝缘老化、绕组损坏等问题，保障变压器的稳定运行。
• 干式绕组变压器：同样适用于干式绕组变压器。干式变压器在运行过程中，绕组温度升高可能导致绝缘性能下降，影响变压器寿命。该测温系统能实时监测绕组温度，为变压器的维护和运行提供数据支持，优化变压器负载，防止过载运行，延长设备使用寿命。
