W-S03光纤传感器模块 发布日期:2024-06-18 浏览次数:210
1.  产品简介:
●  荧光光纤测温探头具有电绝缘性好、抗电磁干扰、抗化学腐蚀、无污染等许多其它测温传感探头所无法比拟的优点,使得荧光传感探头不但在生物、医学等诸多领域应用,在电力工业也有着广泛的应用前景,它主要用于:电气设备高压仪器温度测量,发电机诊断系统及变压器绕组间的温度测量,高压断路器触头温度测量,高压电缆接头温度测量等。




2.1 产品特点:

●  荧光测温系统 [1],在光纤末端镀上荧光物质,经过一定波长的光激励后,荧光物质受激辐射出荧光能量。由于受激辐射能量按指数方式衰减,衰减的时间常数根据温度的不同而不同,通过测量衰减时间,从而得出测量点的温度。该方法为光纤单点测温。利用稀土特种荧光物质的余辉时间与温度相关的原理,通过余辉时间获得温度信息,该项技术已被验证可用于超高压(750KV)变压器绕组温度的监测。

●  传感器尺寸小、长期可靠性高、价格适中、不仅能实现单面柜体配置,亦可构建温度监测系统,施工和调试过程方便快捷。荧光光纤测温系统已经实现在高压开关柜触头、进出线、母排等位置进行实时的温度测量,比砷化镓半导体光纤测温更便利,其性价比高,测温更精确,无需经常维护,解调仪体积小,安装方便。
●  本传感器无线校准,也无需用户手动校准,系统采用自适应测量,无需LD值校准。

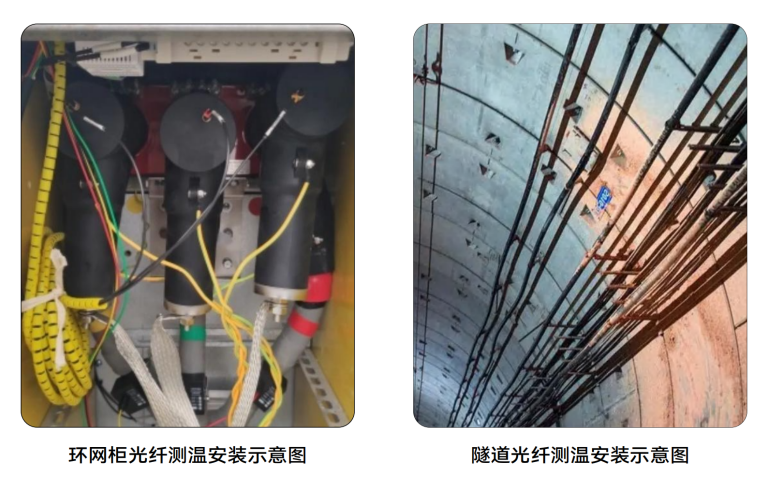

2.2 产品应用:
该产品适用:高电压、强磁场、易燃易爆的测温场合.例如:轨道交通干式变压器等电气设备的高压热点测温,光伏设备、开关柜高压触点等特殊环境测温。

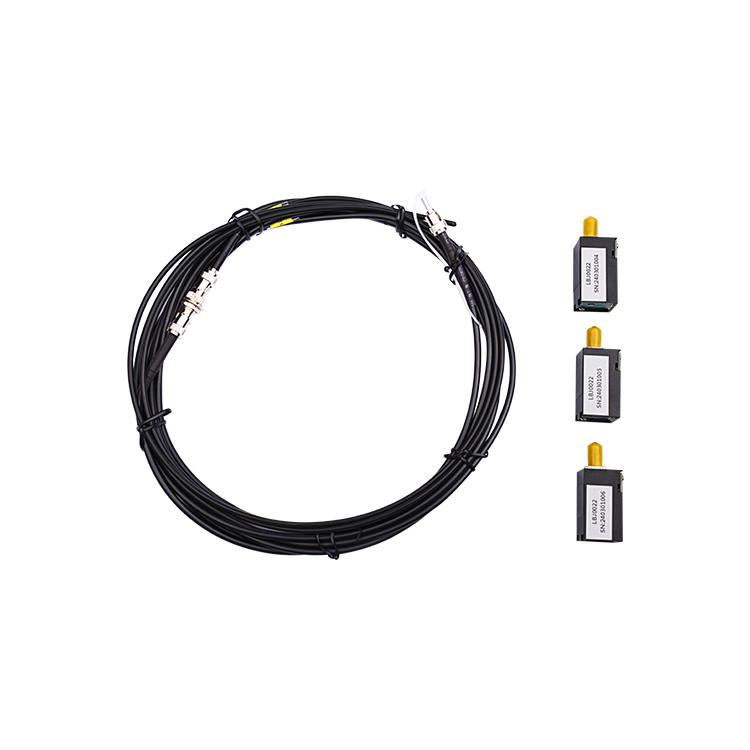

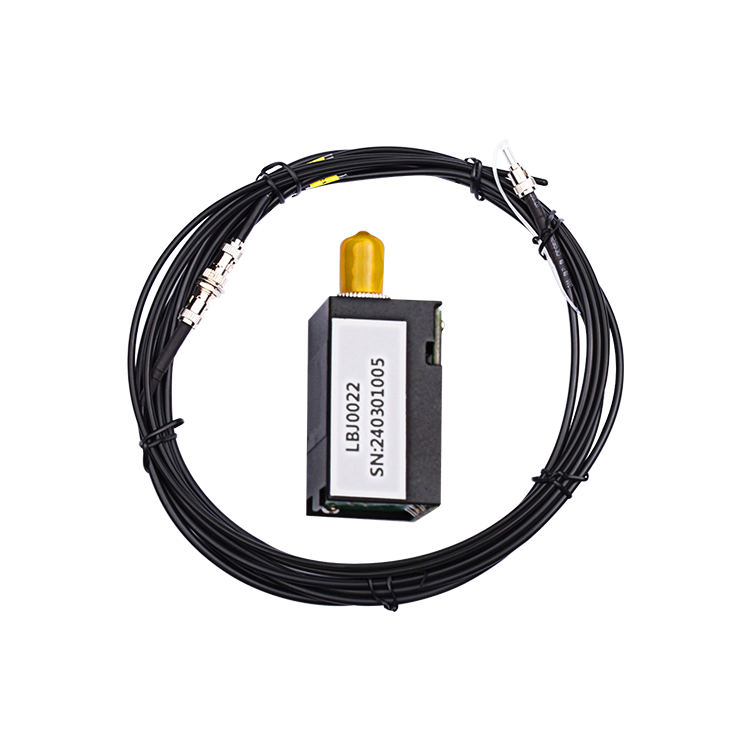

2.3 传感器组成部分:
●  光纤探头由ST接头、光纤光缆、末端感温端三部分组成。ST接头是与光电模块的连接部分;
●  光纤光缆为传光部分,内部为石英光纤,石英光纤外部有涂覆层和包层,最外部为特氟龙保护套;末端感温端含有感温稀土材料,用于产生含有温度信息的光信号;光纤整体耐200℃高温,外表直径为3mm。长期弯曲半径13.2cm。短期弯曲半径4.4cm。光纤引出线对地距离为0.4m的情况下,耐受工频电压100KV,持续时间5min。

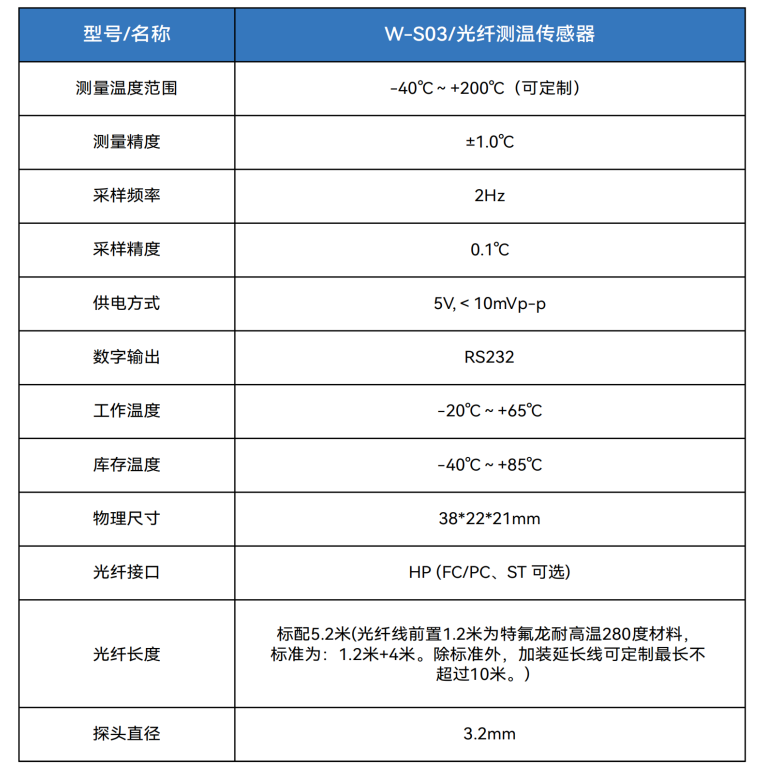

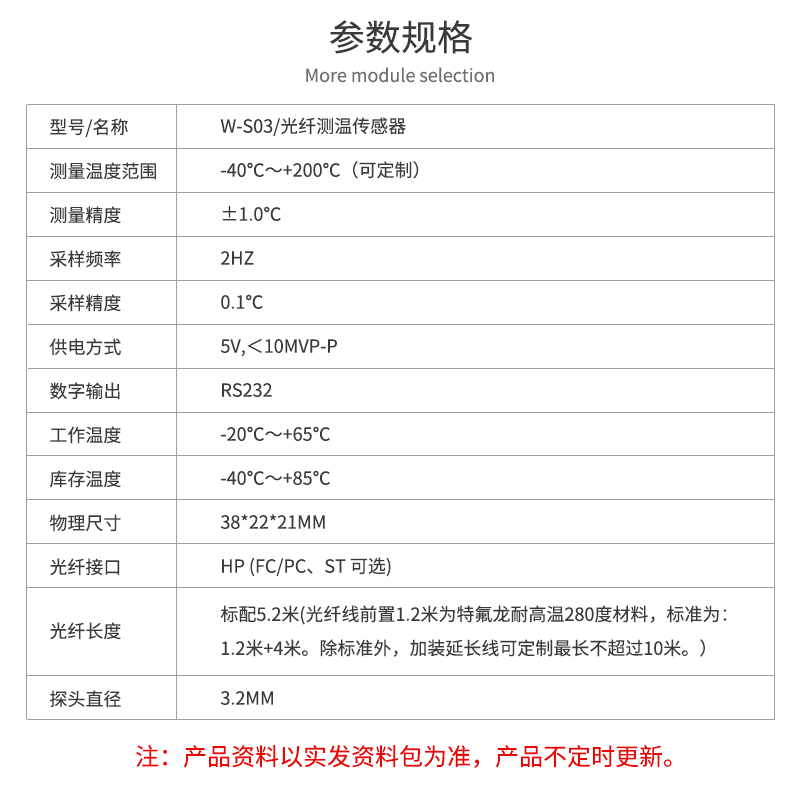

3.  技术参数:

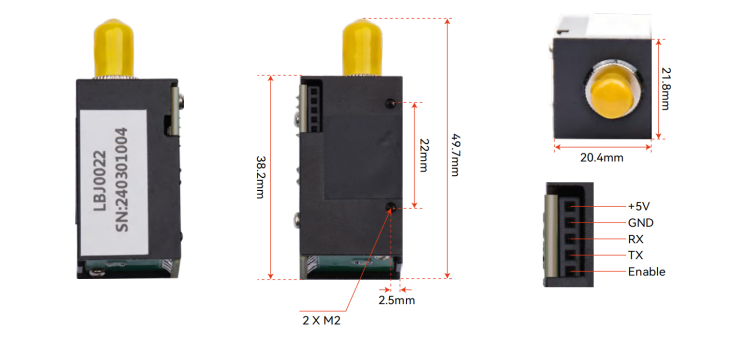

4.  产品尺寸:

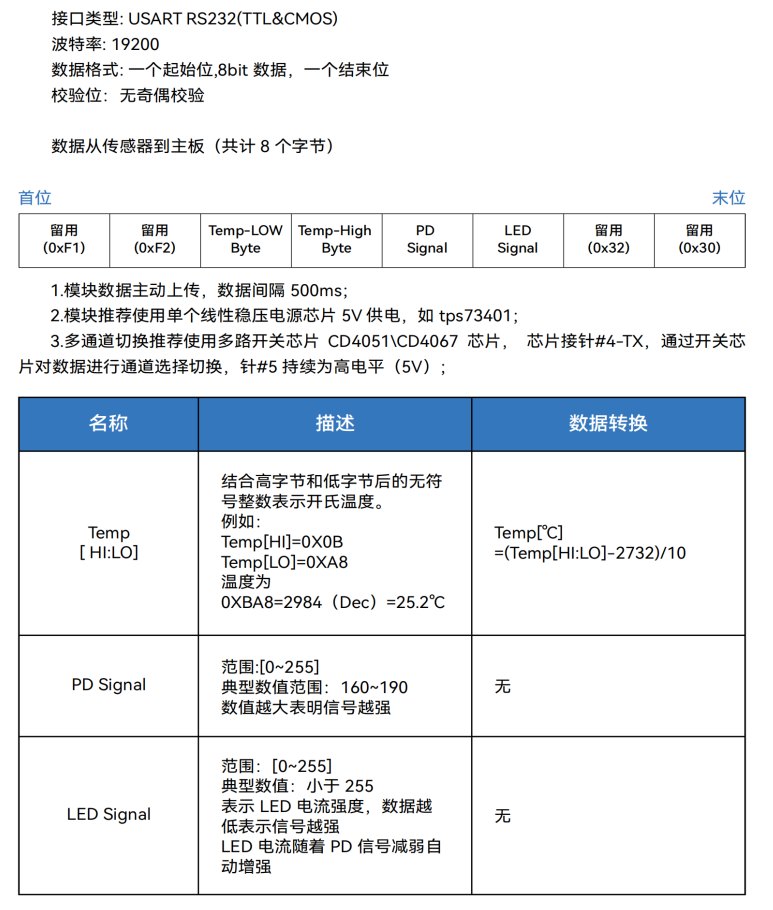

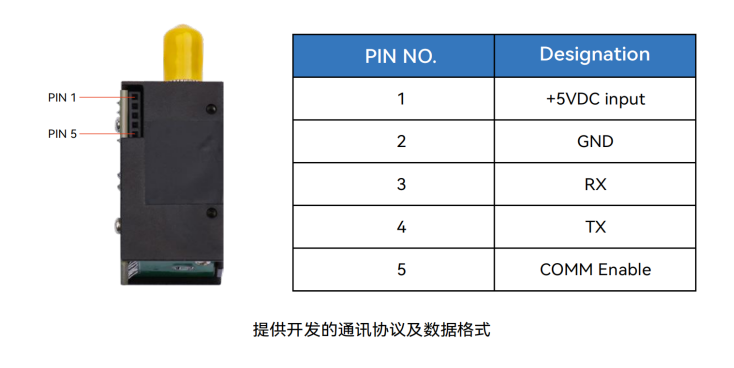

5. 传感器数据接口:
