W-S13低压多回路无源无线温度传感器 发布日期:2024-05-17 浏览次数:167

1. 产品简介:

●  电力系统中,从发电厂到送变电设备以及到终端用户电器的整个传输过程中都有大量的可变温度需要检测。高压设备连接部位如母线连接点,各种开关、断路器、主变套管夹、高压电缆接头等由于气候冷热变化、材料老化、锈蚀、松动等原因易造成接触不良、接触电阻增大。在大电流通过时,容易烧坏设备,严重的甚至引起一次设备起火爆炸。

●  针对目前高压设备温度监测的现状,我司推出的无源测温传感器解决了在常规的温度监测手段中工作量大、测量不准确、测量不及时等问题。电气接点温度在线监测系统由服务器后台和无线测温设备组成。使用者可通过后台软件了解无线测温设备上报的温度数据,分析低压设备的运行状况。
●  在线取电无源测温传感器能安装在电气设备连接部位,实时对温升故障点的运行状态进行动态追踪监测,不仅可以防止、杜绝此类事故的发生,而且亦为电力系统安全可靠分析和科学调度提供重要的决策依据。
●  产品外观设计精美,便于安装 CT取电,≥5A启动电流,适用于380V-750V场合。




2.  产品功能:
☆传感器卡扣式安装,温度探头扎带安装,安装便捷
☆温度探头接触点采用高感温材料,温度变化灵敏度高
☆3点温度采集,统一上传
☆无源取电(取电电流大于等于5A)
☆硅胶紧固件,增加和电力设备接触缓冲,增大摩擦,固定更牢固



2.1 外观布局:

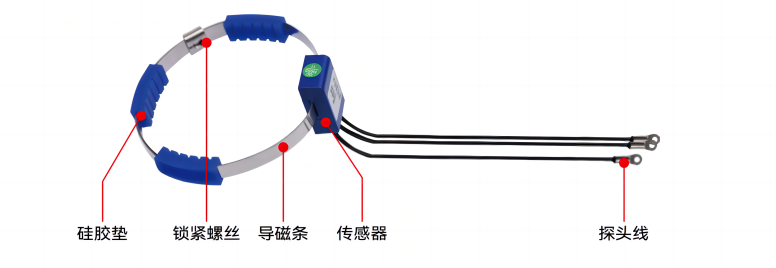

传感器由测温主体、硅胶垫、导磁条、锁紧螺丝,扳手,传感器探头六大大部分组成。

☆传感器主体结构外观尺寸:36.5*24.3*18.4mm

☆导磁条外观尺寸:450*10*0.3mm

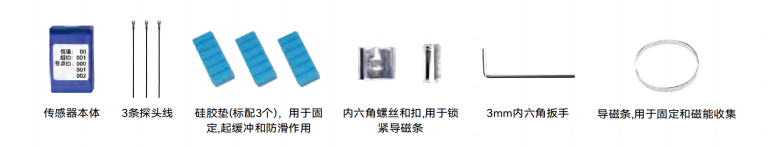

2.2 传感器及配件:

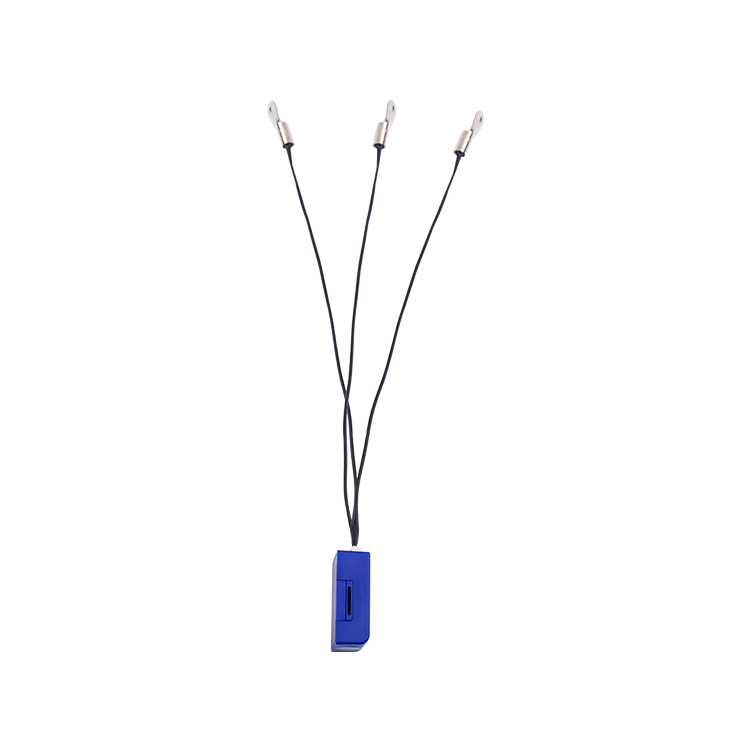

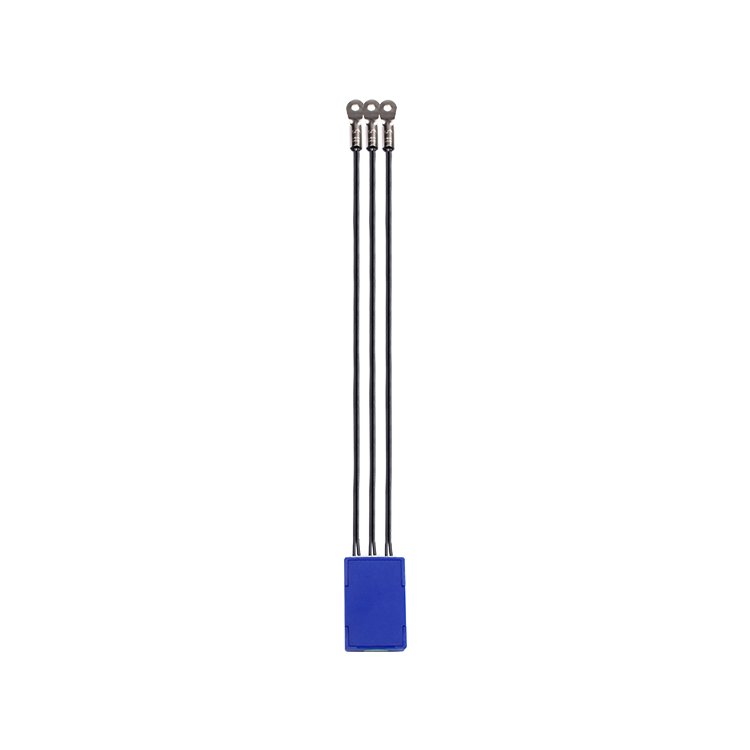

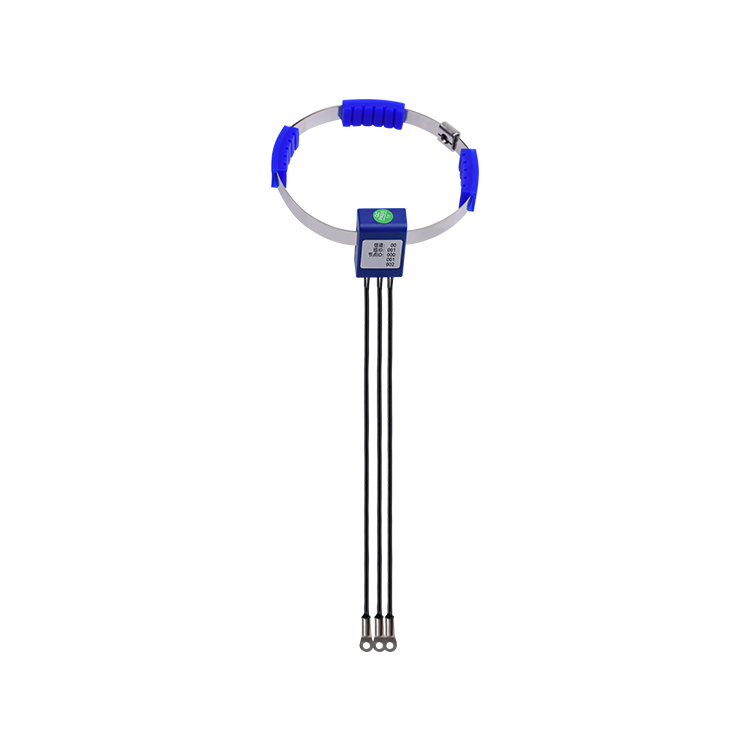

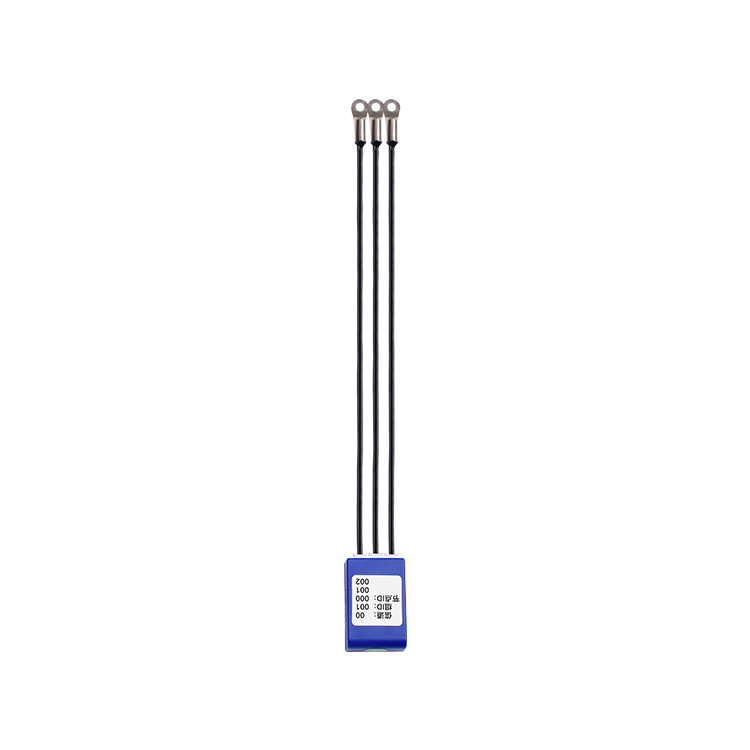

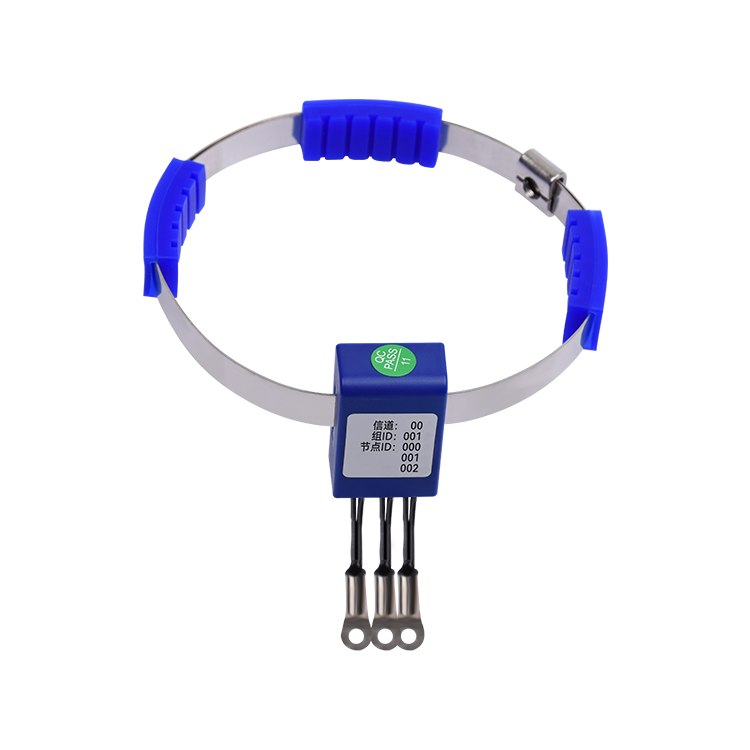

2.3 传感器外观图:

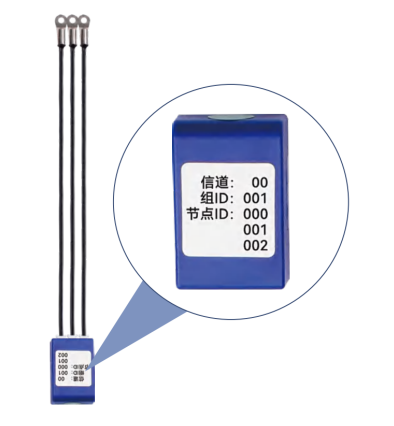

2.4 传感器编号说明:

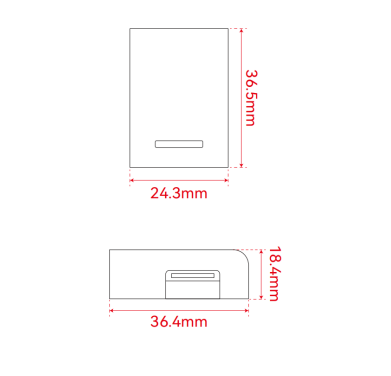

                2.5 传感器外形尺寸:

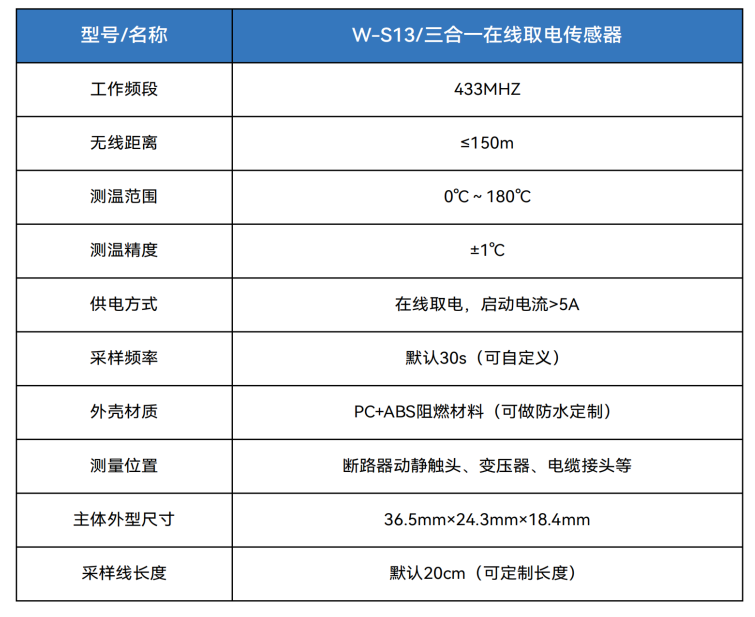

3 .  技术参数:

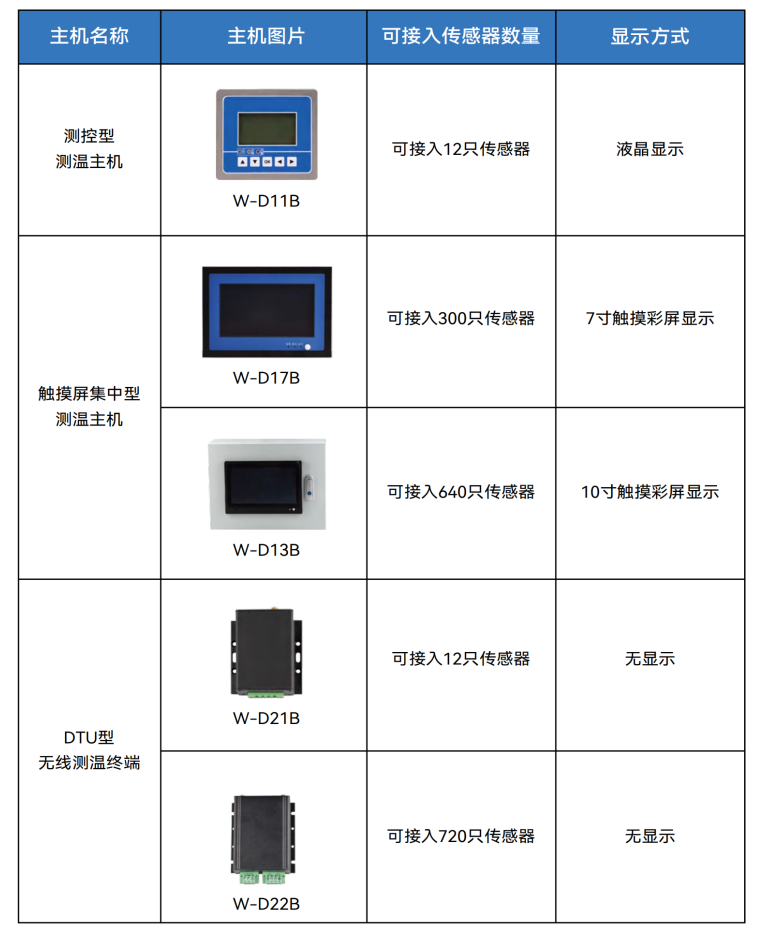

4.  主机搭配方式:
